Stap 1 Voor je aan de installatie van je b‑box begint

Kijk eerst welke soort aansluiting je hebt: dat kan een enkel 5-polig aansluitpunt zijn, een aansluitdoos of een glasvezelverbinding.

Mijn installatie

DSL
Modem connector vdsl2 small

Selecteer het type b-box dat u wenst te installeren.

Mijn b-box

b-box 3V+
Modem b box 3v plus small

Onderdelen nodig voor de installatie

Het is mogelijk dat jouw toestellen/accessoires verschillen van de illustraties. Als je dit onderdeel gekregen hebt van een technicus als wisselstuk of bij de installatie, dan heb je de b-box en de nodige accessoires al om het apparaat te installeren. Heb je voor de installatie extra materiaal (kabels…) nodig? Ga dan langs in een Proximus-verkooppunt.

Stap 2 Sluit de splitter aan

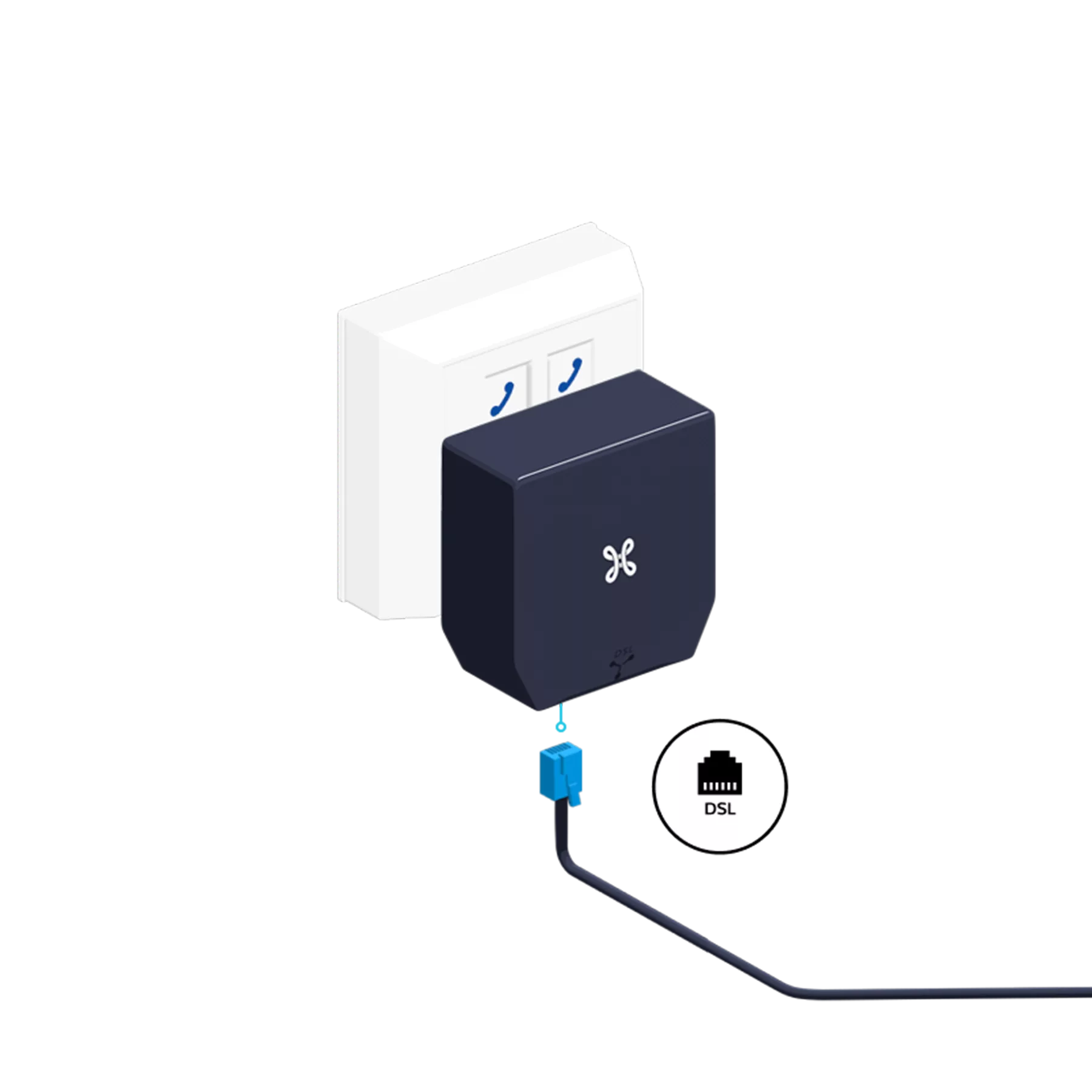

Trek alle bestaande apparaten of splitters uit de aansluitdoos en steek er de bijgeleverde DSL-splitter in.

Kijk in dat geval na of de schakelaars achteraan je DSL-splitter naar boven staan.

  • Vdsl2 filter pins
  • Vdsl2 filter
  • Vdsl2 filter plugged

Stap 3 Sluit de b-box aan op de splitter

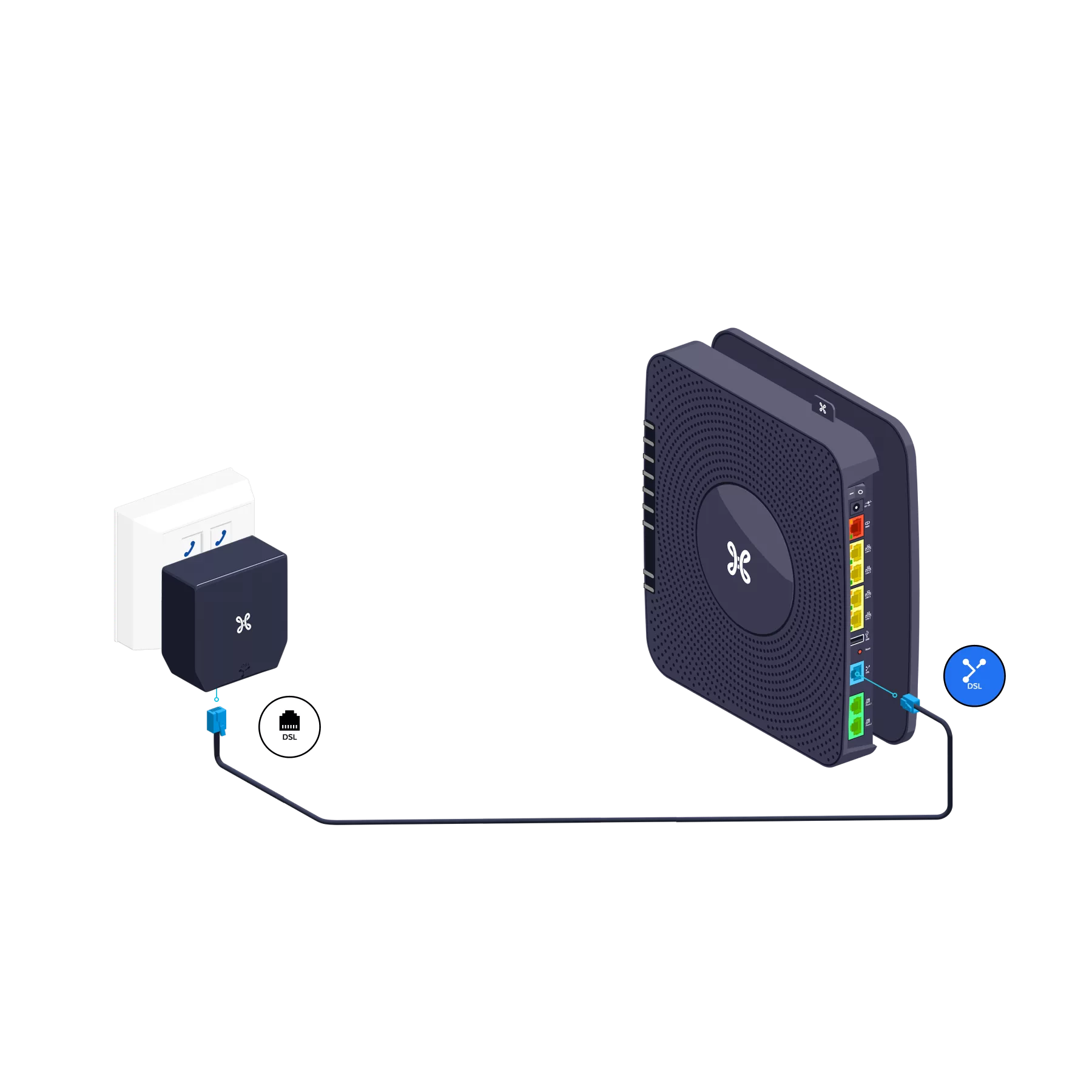

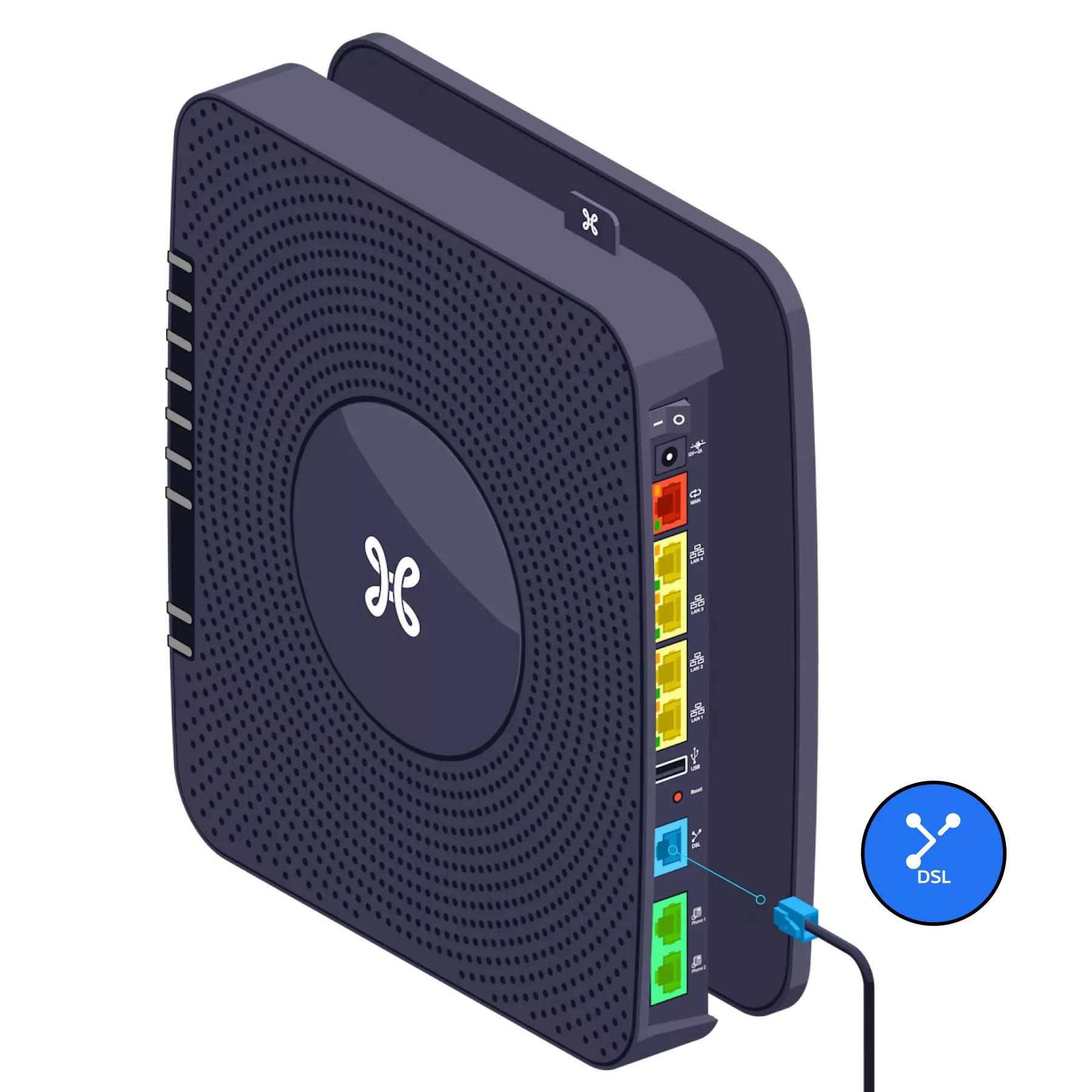

Als je de b-box in de buurt van de aansluitdoos plaatst, gebruik dan de DSL-kabel en sluit deze aan op de blauwe DSL-poort aan de achterkant van de b-box.

  • B box3vplus VDSL2 connect step3 slider 3
  • B box3vplus 5poles connect step3 0 slider 1 2
  • DSL bbox3v slider step 3 1

  • Gebruik dan de speciale kabel bestemd voor de aansluiting van je b-box om de aansluitdoos met het telefoonstopcontact te verbinden.
  • Verbind de telefoonstekker met de b-box met een DSL-kabel.
  • Steek deze in de blauwe DSL-poort aan de achterkant van de b-box.
  • DSL bbox3v step 3 0
  • DSL bbox3v step 3 1
  • DSL bbox3v step 3 2
  • DSL bbox3v step 3 3

Dit materiaal (de speciale kabel bestemd voor de aansluiting van de b-box; het telefoonstopcontact; de telefoonstekker) is niet meegeleverd in deze doos. Het is al aanwezig in je huidige installatie of is aan te kopen. De speciale kabel bestemd voor de aansluiting van de b-box is een gewone telefoonkabel (VVT-kabel of –minder aangeraden- UTP-kabel). Deze is onder meer verkrijgbaar in een Proximus-verkooppunt en in een vakhandel voor elektrisch materiaal. Als je een speciale kabel bestemd voor de aansluiting van de b-box gebruikt, check dan of deze correct aangesloten is in de aansluitdoos.

  • Draai hem in wijzerzin om hem van zijn sokkel te halen.
  • Vijs de sokkel aan de muur.
  • Bevestig daarna de b-box weer op de sokkel.

Geen zin in kabelspaghetti of staan je b-box en TV Box te ver uit elkaar? Ontdek onze draadloze oplossing!

Stap 4 Zet de b-box aan

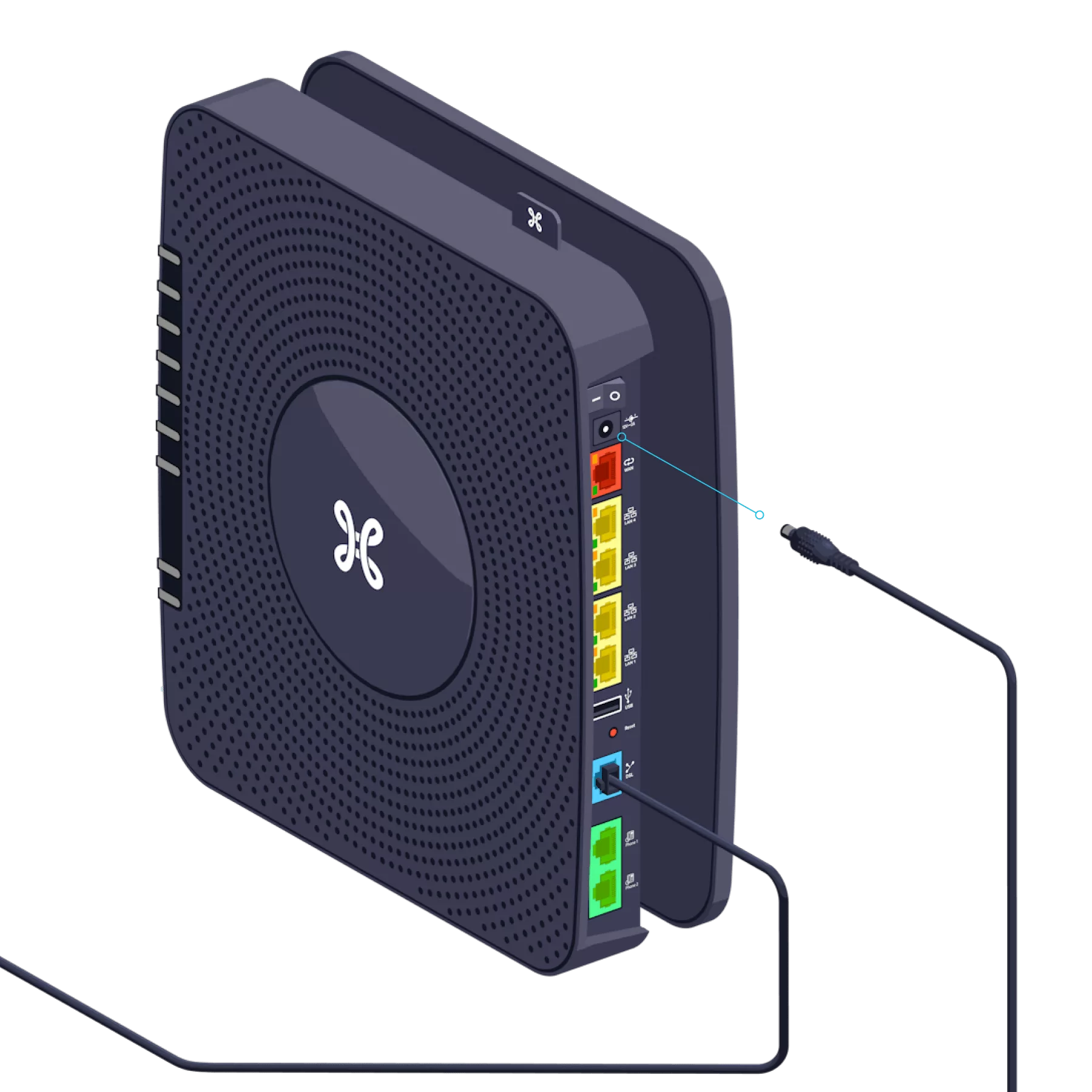

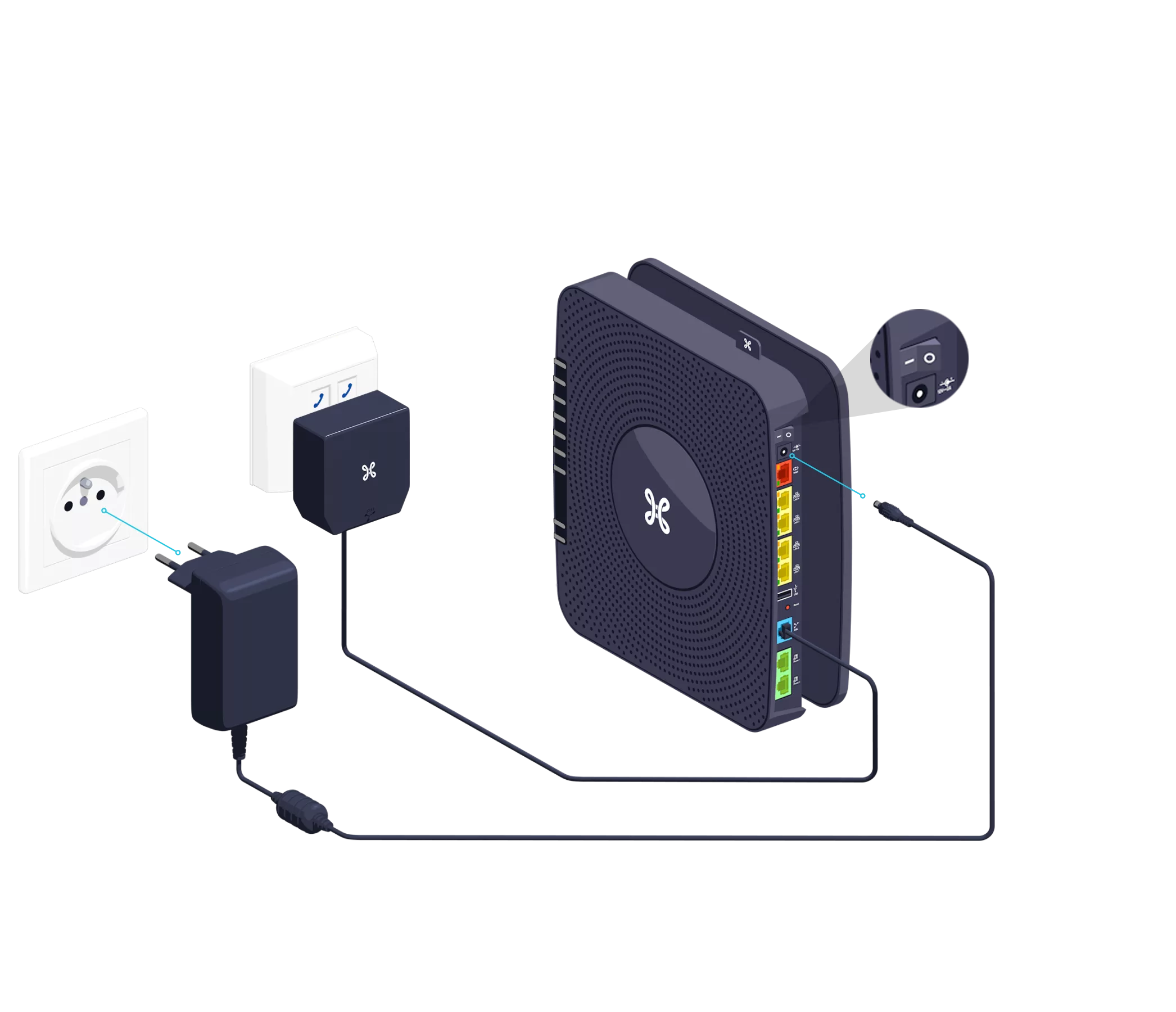

Plug de elektrische voedingskabel in je b-box en steek de stekker in het stopcontact.
V5 switch
De schakelaar staat in de ‘I’-positie.
Power with txt
Het lampje aan de voorkant licht op.
  • Bbox3vplus with vdsl2 to power
  • B box3vplus VDSL2 connect step4 0 slider 2
  • B box3vplus VDSL2 connect step4 slider 3
  • B box3vplus VDSL2 connect step4 1 slider 4

Stap 5 Configuratie en automatische update van de b-box

Sablier
Duur van de configuratie: maximaal 30 minuten

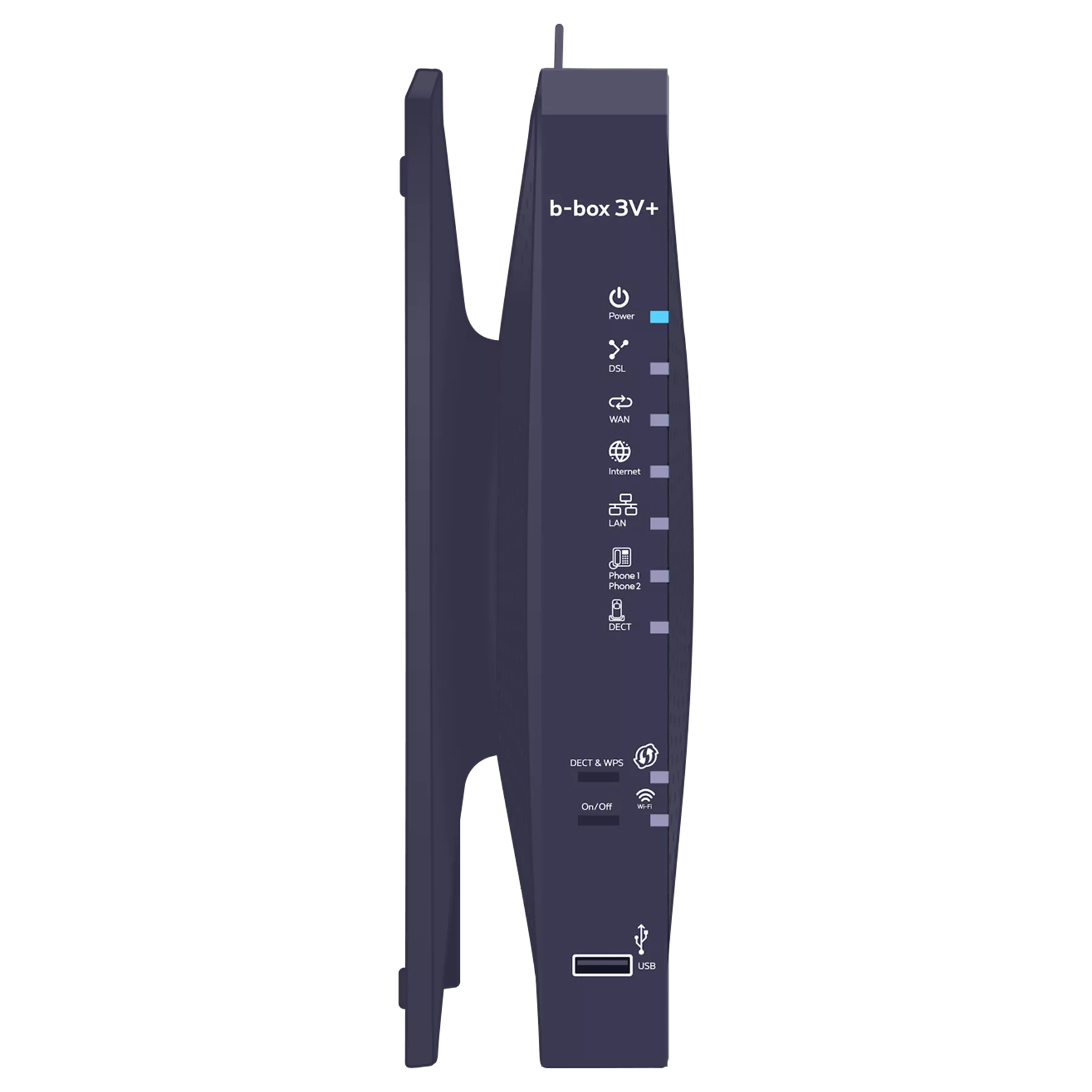

Zodra de lampjes hieronder branden, kun je je TV Box, computer en andere toestellen installeren.

B box3vplus VDSL2 connect step4 1 slider 4

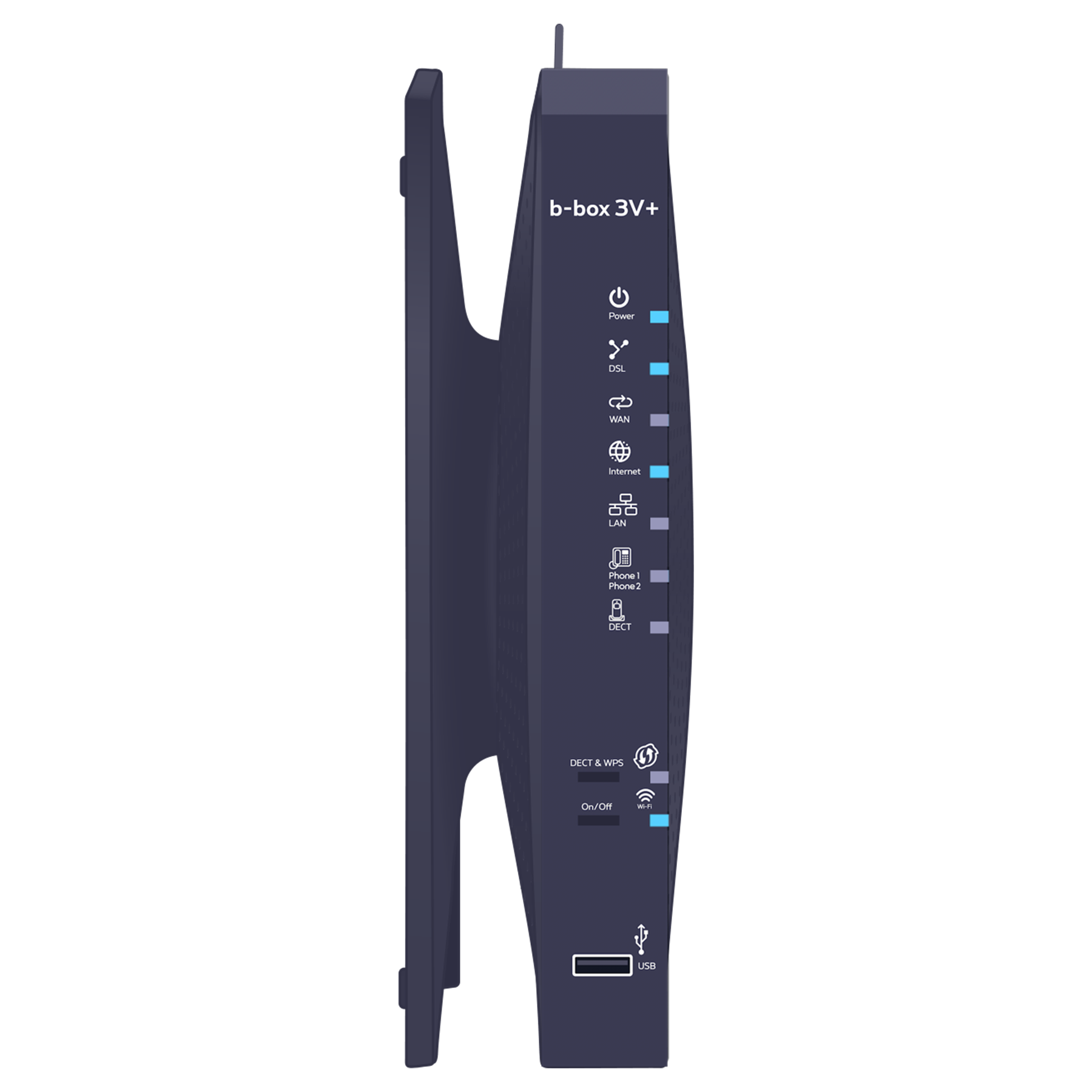

Verschillende verklikkerlampjes lichten op afhankelijk van de diensten die je besteld hebt.

  • Dit is je eerste verbinding met Proximus TV en/of internet? Dan moet je de dag van je activering afwachten.
  • Dit is niet je eerste verbinding met Proximus TV en/of internet? Controleer of de DSL-kabel goed aangesloten is met je b-box en op de aansluitdoos in de muur.

Power with txt
Blauw, vast: de b-box staat onder spanning.
I dsl
Blauw, vast: de b-box is gesynchroniseerd.
Blauw, knipperend: de synchronisatie is bezig (max. 3 minuten).
I internet 79x103
Blauw, vast: er is een internetverbinding.
I bbox3 led lan with txt
Blauw, vast: minstens een LAN-poort wordt gebruikt.
I phone1 2
Blauw, vast: De telefoondienst is correct ingesteld.
Blauw, knipperend: er is een telefoonverbinding aan de gang.
I bbox3vplus led dect with txt
Blauw, vast: minstens één handset is verbonden aan de DECT.
Blauw, knipperend: er is een telefoonverbinding aan de gang.
I DECT WPS 79x103
Blauw, knipperend: duidt aan dat de WPS-synchronisatie met een ander wifi-WPS-toestel mogelijk is (max. 2 minuten) of dat de verbinding tussen de handsets bezig is.
I wi fi 79x103
Blauw, vast: de wifi-functie is actief.
