Étape 1 Avant de commencer l’installation de votre b-box

Vérifiez le type d’installation. Celle-ci peut se composer d’une seule prise à 5 pôles ou d’une prise de raccordement.

Mon installation

DSL
Modem connector vdsl2 small

Sélectionnez le type de b-box que vous voulez installer.

Ma B-box

b-box 3
Modem bbox3 small

Éléments nécessaires à l’installation

Il est possible que le modèle des appareils/accessoires diffère des illustrations. Si vous avez reçu ce produit dans le cadre d’un échange ou d’une installation par un technicien, vous disposez déjà de la b-box ou des accessoires nécessaires à son fonctionnement. Besoin de matériel supplémentaire en cours d’installation (câblage…) ? Rendez-vous dans un point de vente Proximus.

Veillez à utiliser le nouveau câble d’alimentation fourni.

iframe_cookies_warning

change_settings

Étape 2 Brancher le filtre

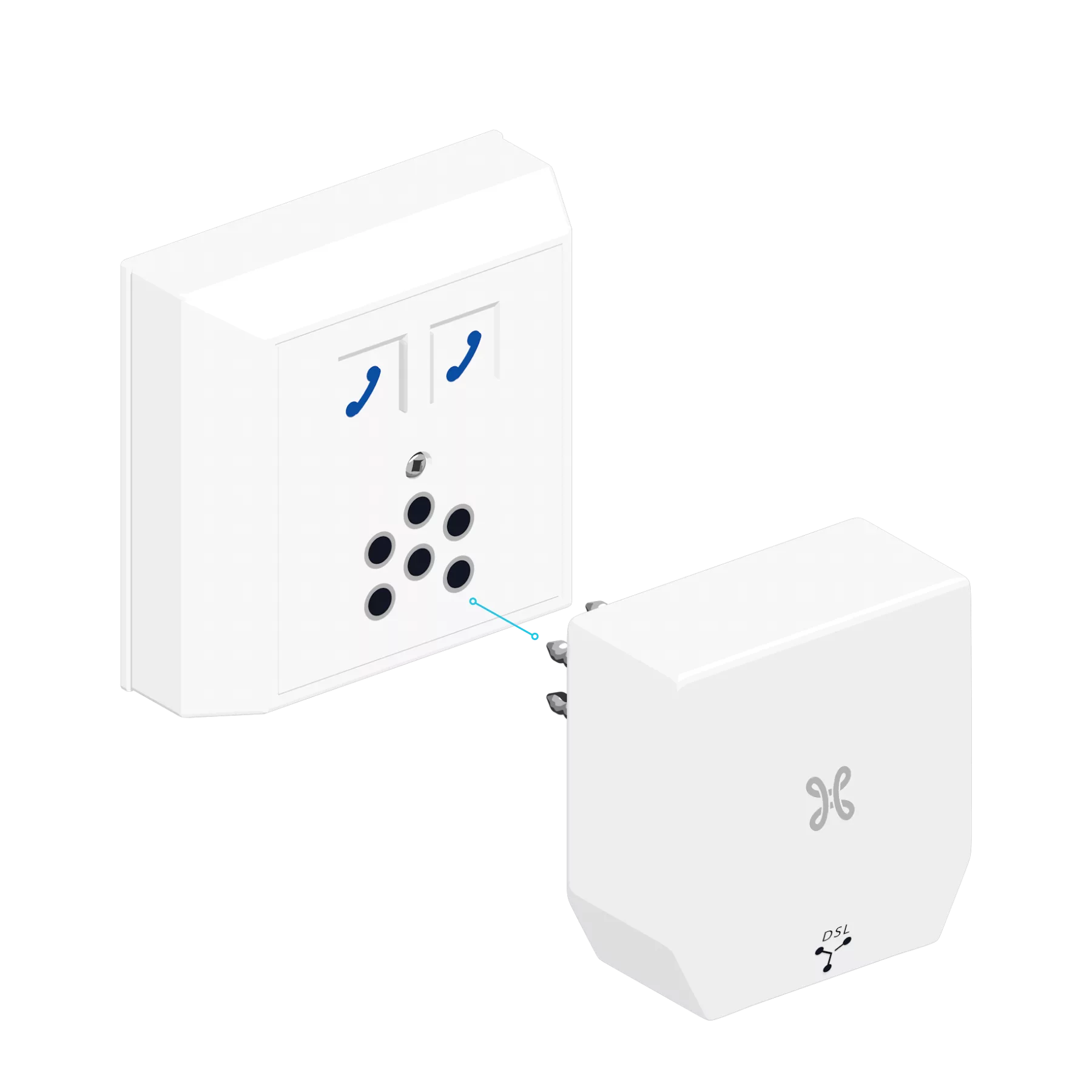

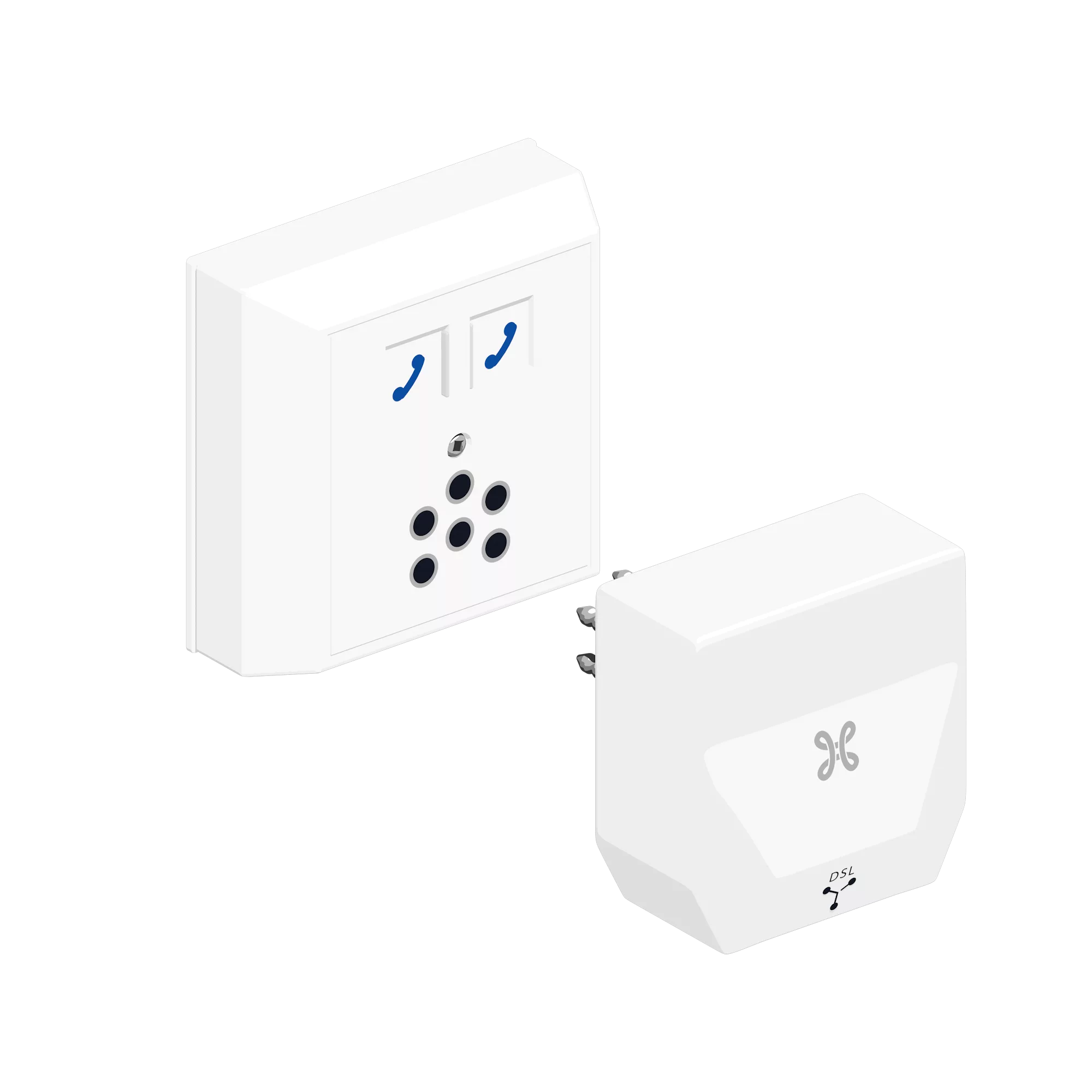

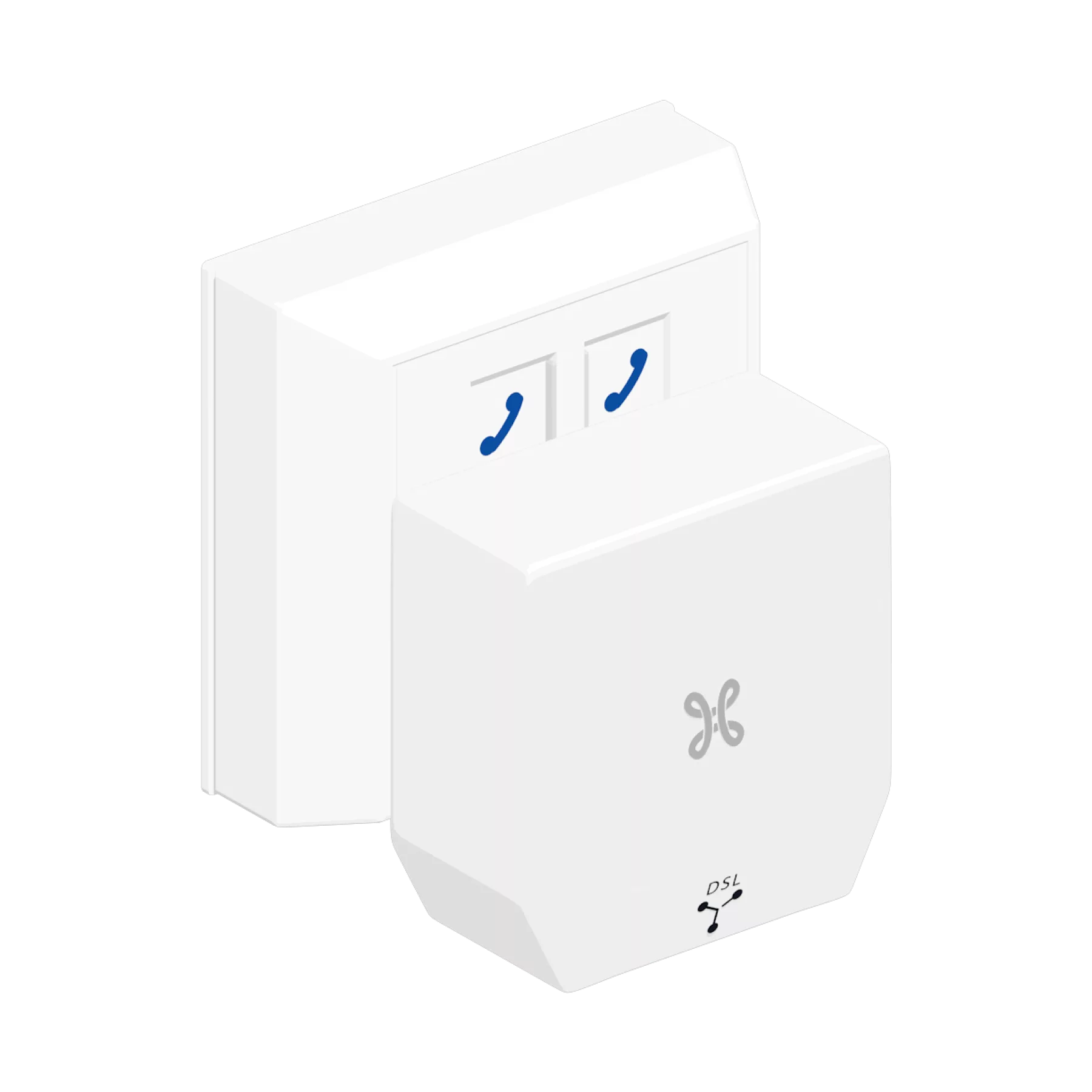

Débranchez tous les équipements ou filtres existants de votre prise de raccordement et placez-y le filtre DSL fourni.

Dans ce cas, vérifiez la position des boutons à l’arrière du filtre DSL : ils doivent être bien positionnés vers le haut.

  • Vdsl2 filter pins
  • B box3vplus VDSL2 connect step2 0
  • B box3vplus VDSL2 connect step2 1

Étape 3 Raccorder la b-box au filtre

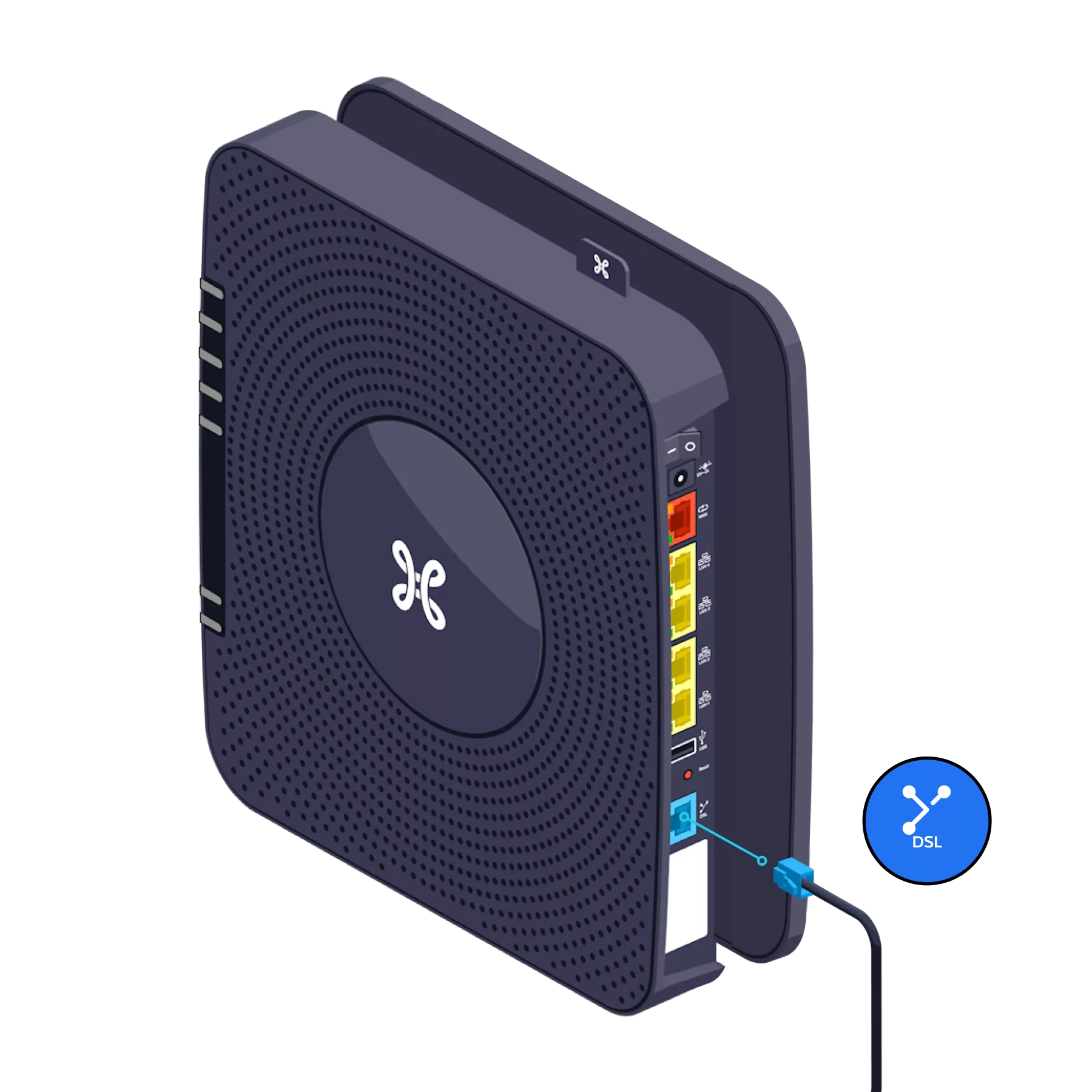

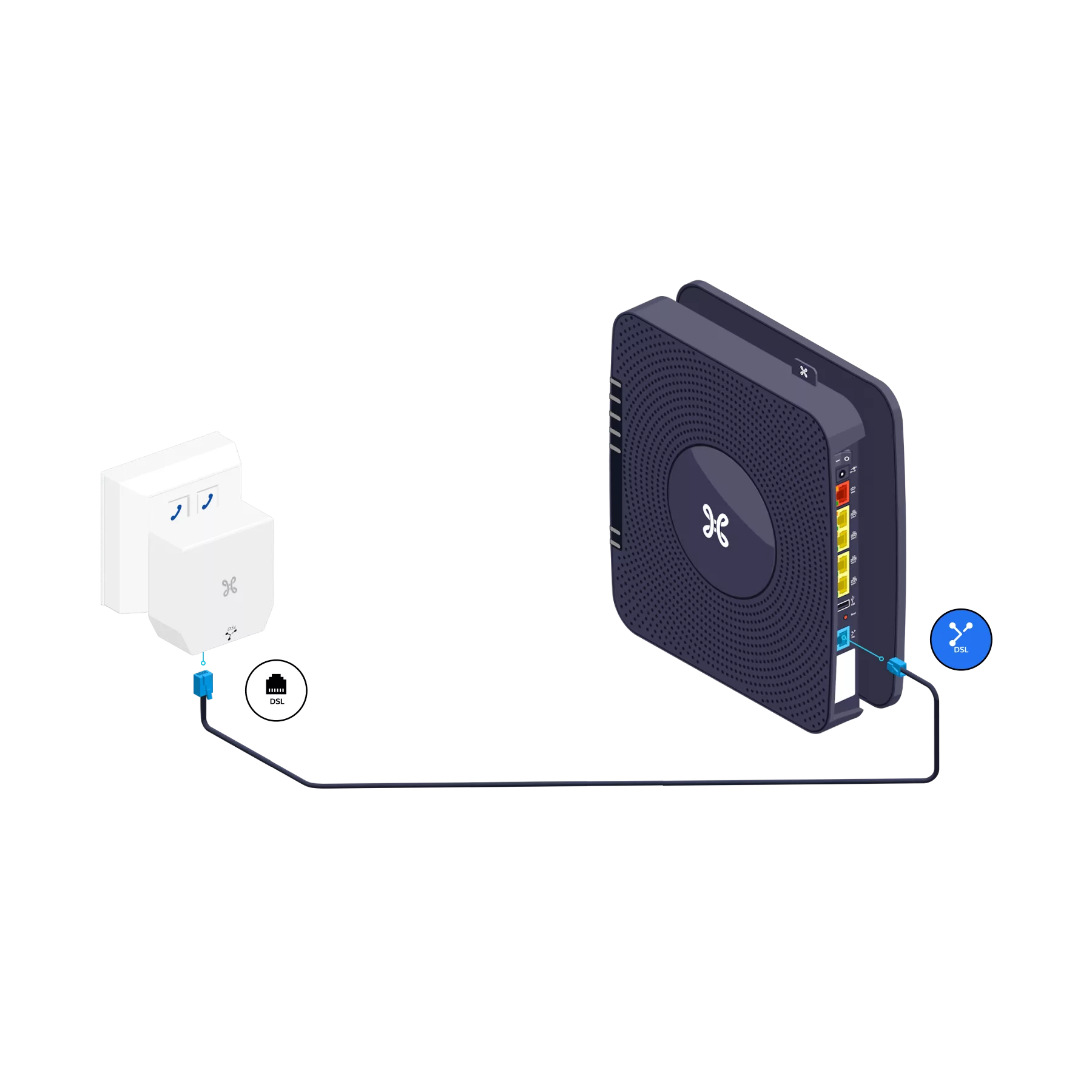

Si la b-box est installée à proximité de la prise de raccordement, utilisez le câble DSL et branchez-le au port bleu DSL à l’arrière de la b-box.
  • DSL bbox3 step 3 0
  • DSL bbox3 step 3 1
  • DSL bbox3 step 3 2

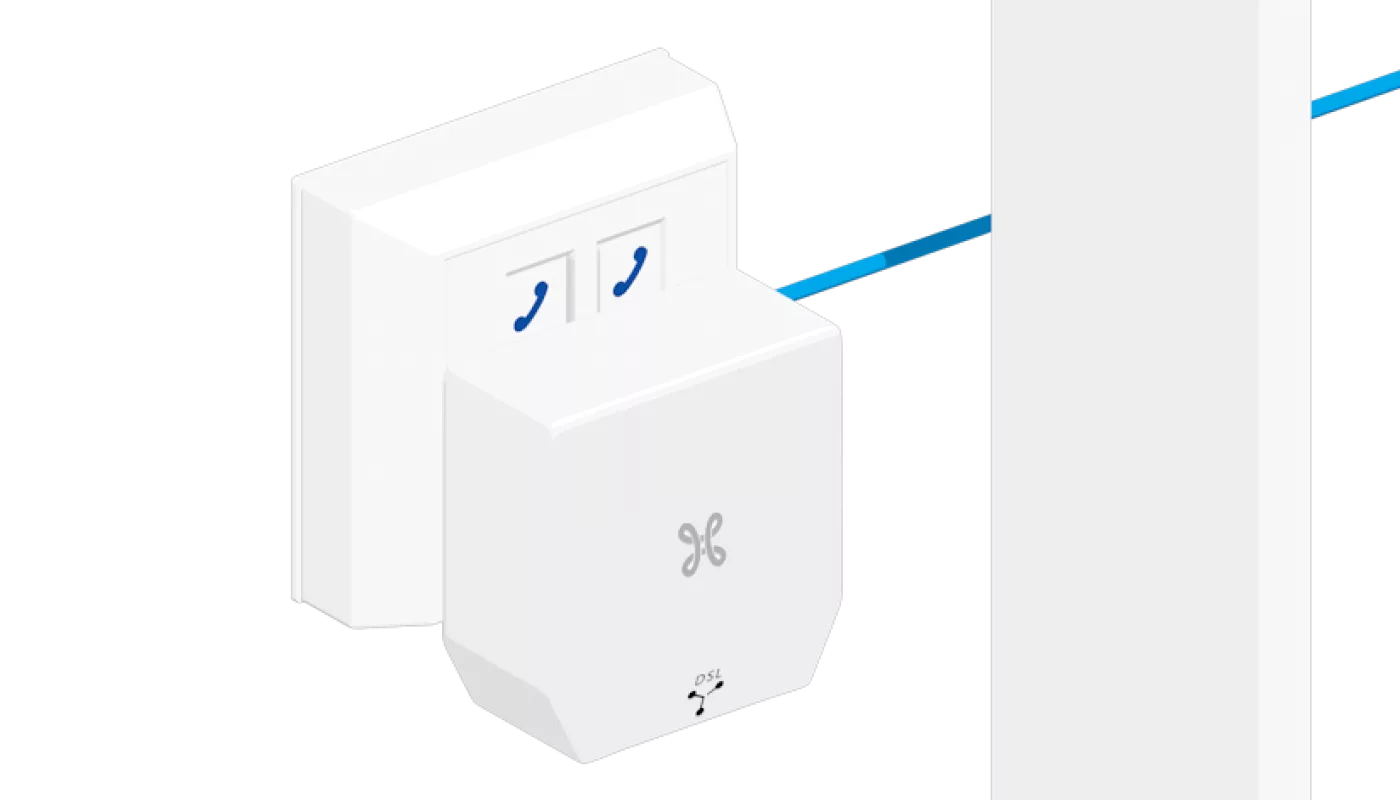

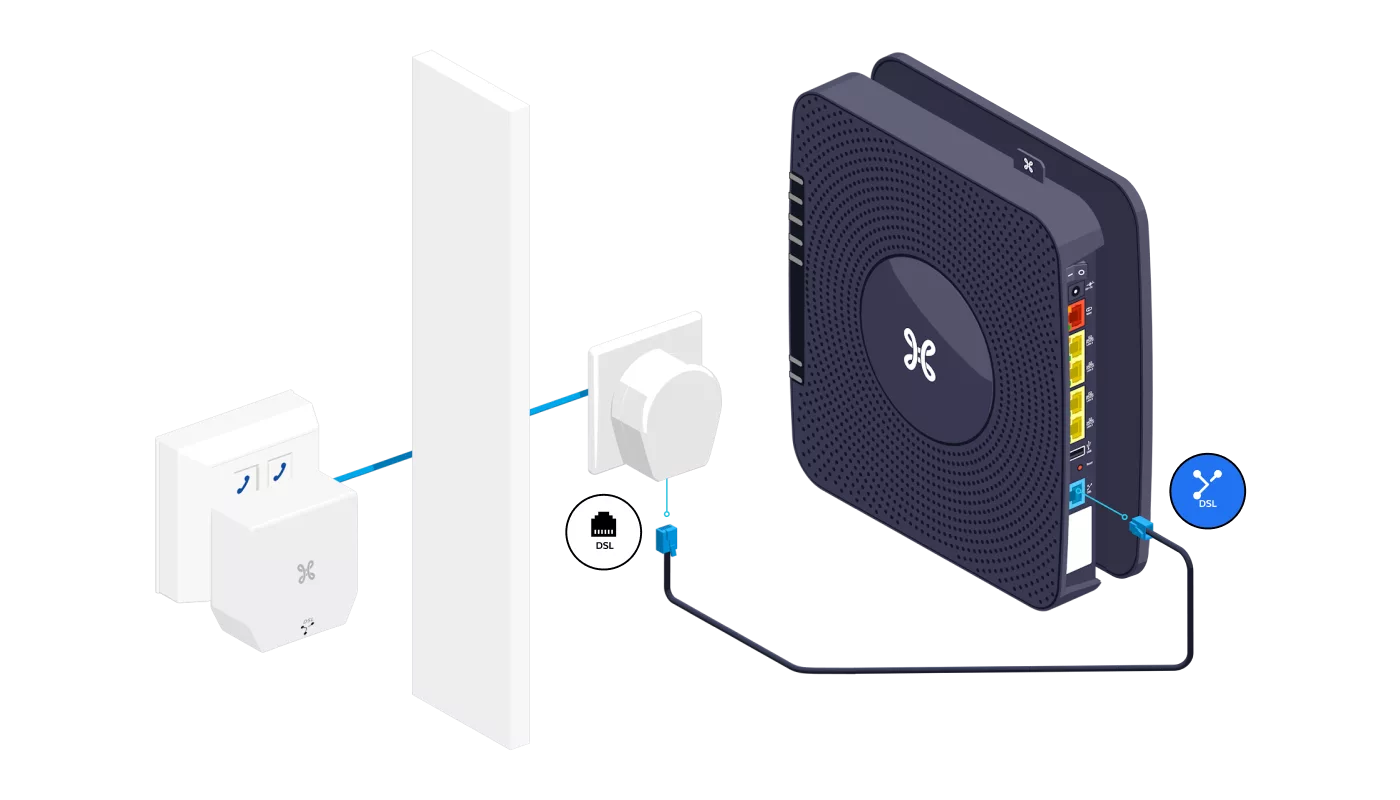

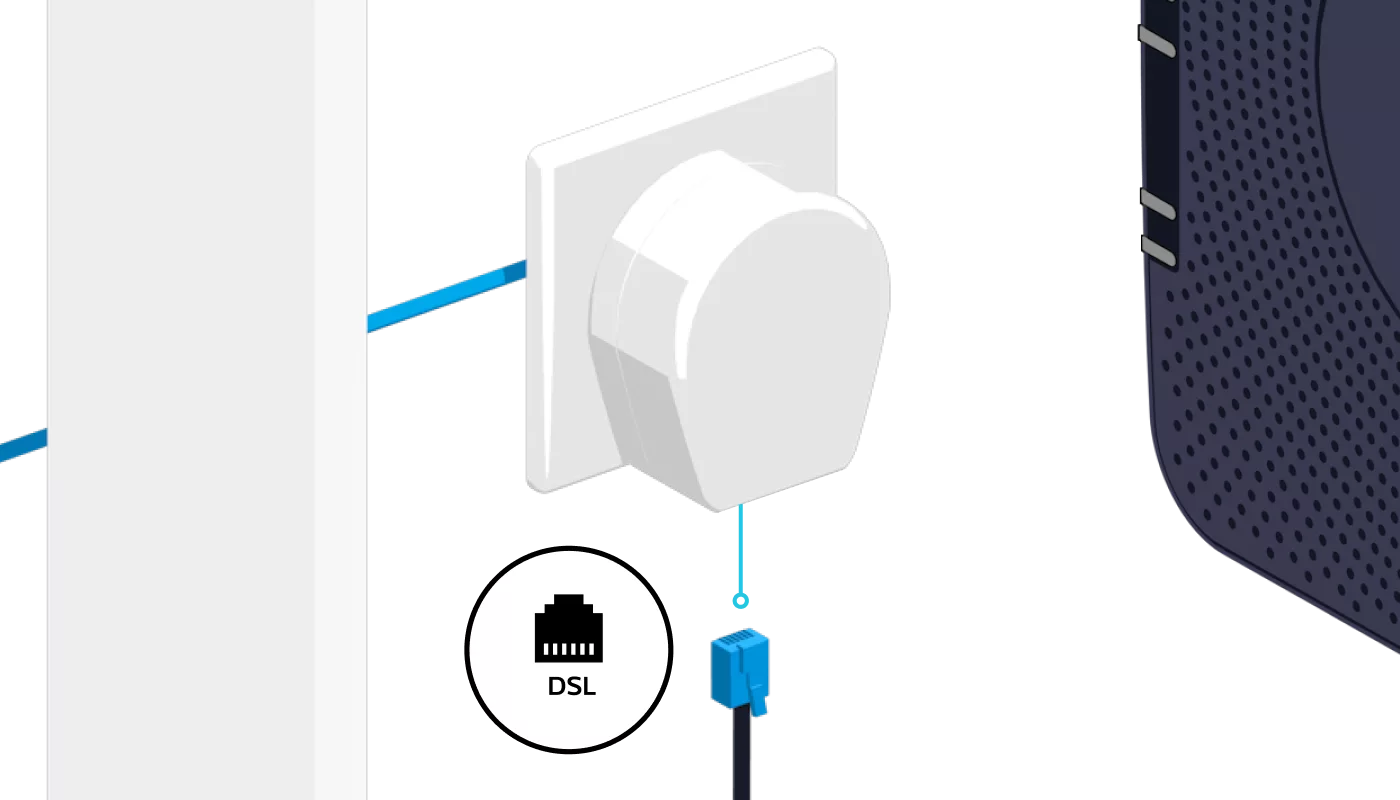

  • Utilisez un câble dédié à la connexion de la b-box entre la prise de raccordement et la prise téléphonique.
  • Reliez la fiche téléphonique à la b-box en utilisant le câble DSL.

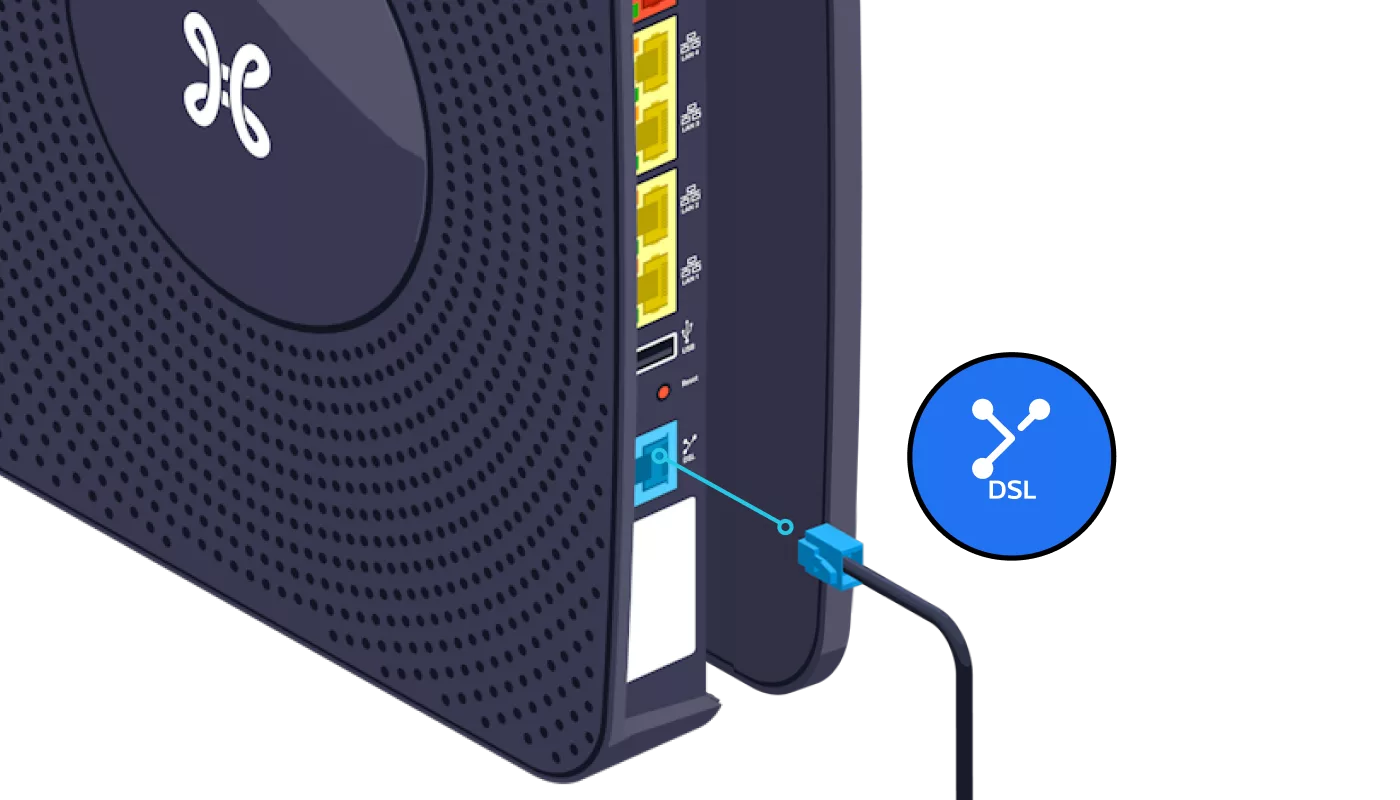

  • Branchez celui-ci au port bleu DSL à l’arrière de la b-box.
  • DSL bbox3 step 3 0
  • DSL bbox3 step 3 1
  • DSL bbox3 step 3 2
  • DSL bbox3 step 3 3
Ce matériel (le câble dédié à la connexion de la b-box, la prise téléphonique, la fiche téléphonique) n’est pas fourni dans cette boite. Il se trouve déjà dans l’installation actuelle ou vous devrez l’acheter. Le câble dédié à la connexion de la b-box est un câble téléphonique ordinaire (VVT ou UTP moins conseillé). Vous pouvez vous le procurer dans un point de vente Proximus ou un magasin spécialisé en matériel électrique. Si vous utilisez uniquement un câble dédié à la connexion de la b-box, veillez à ce que celui-ci soit correctement connecté à la prise de raccordement.

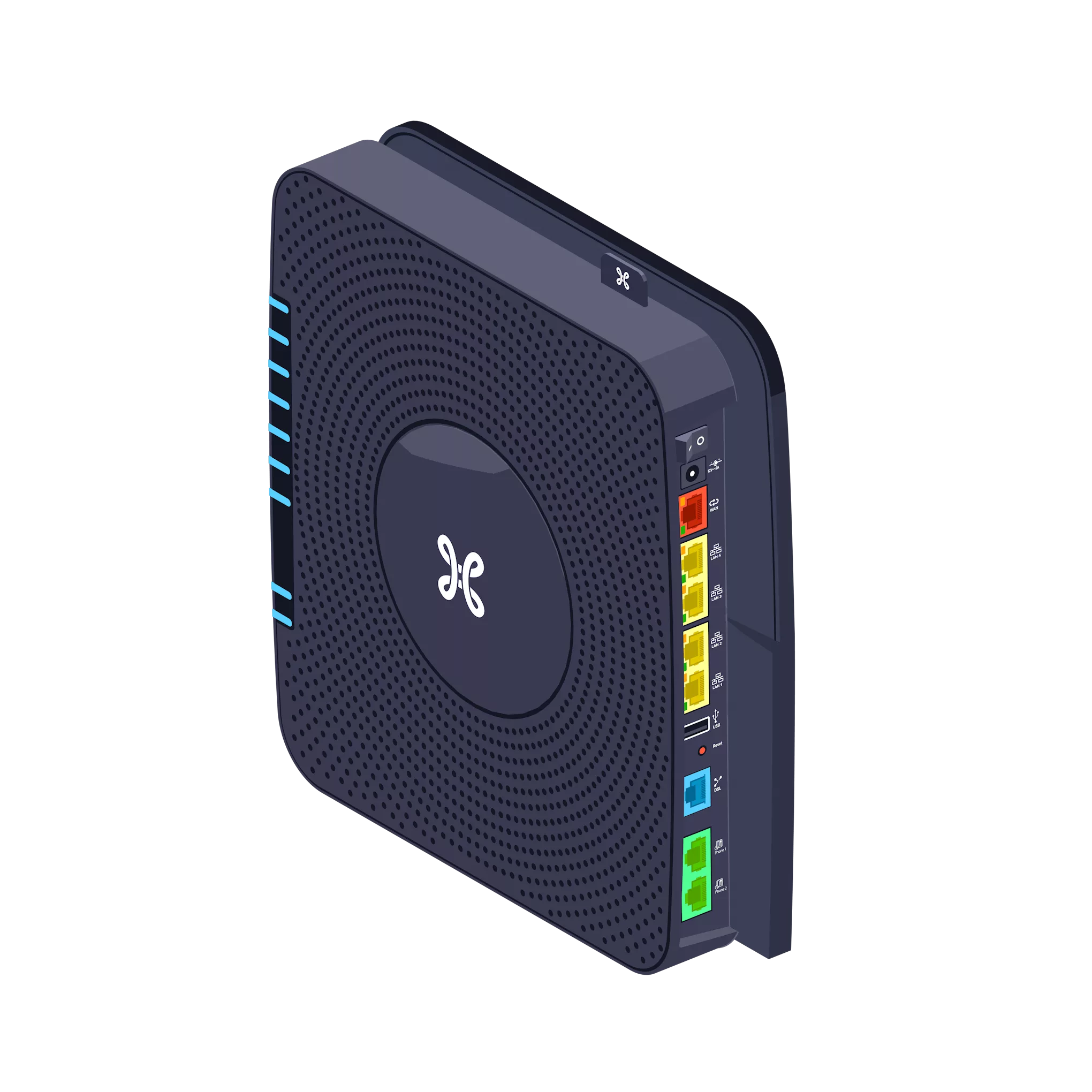

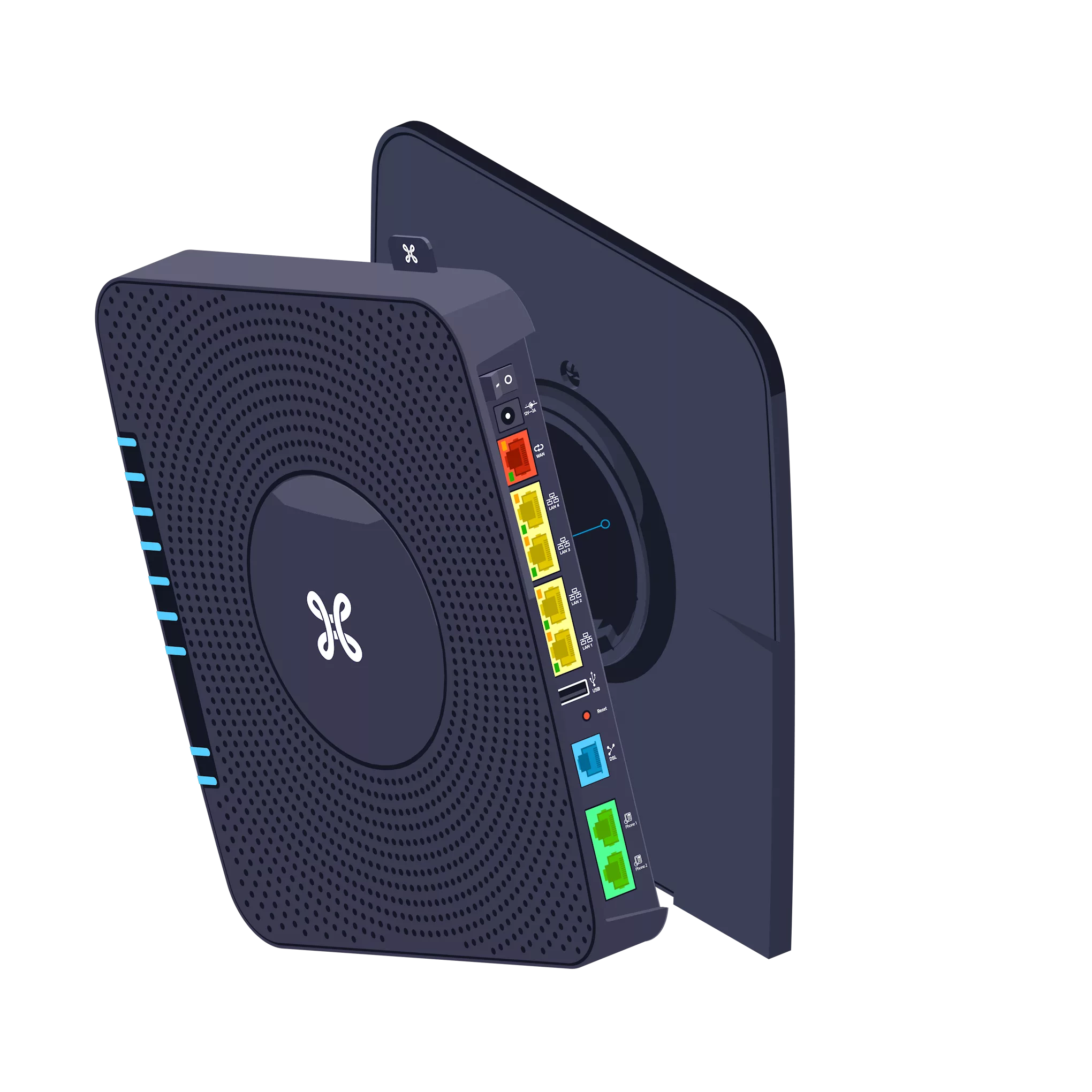

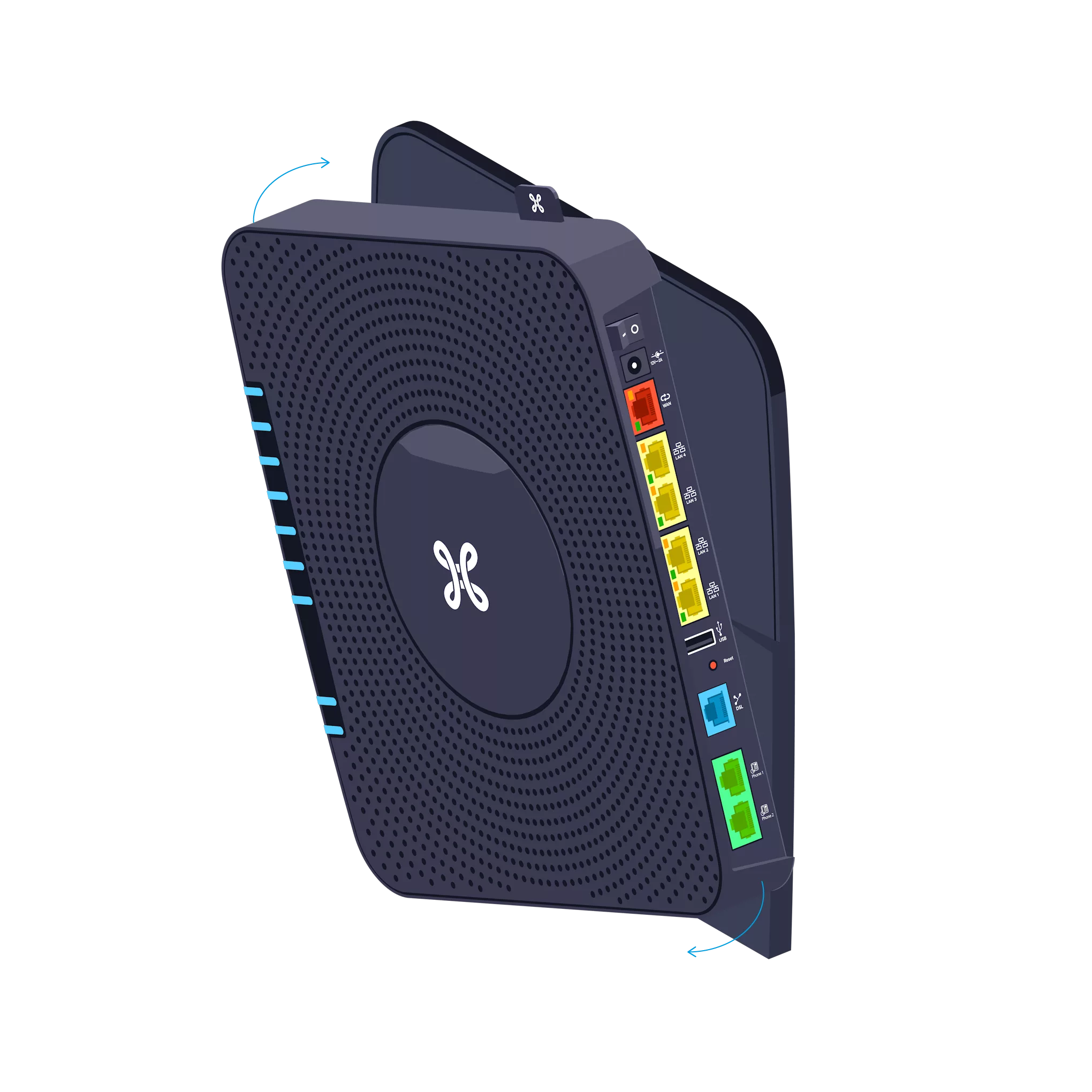

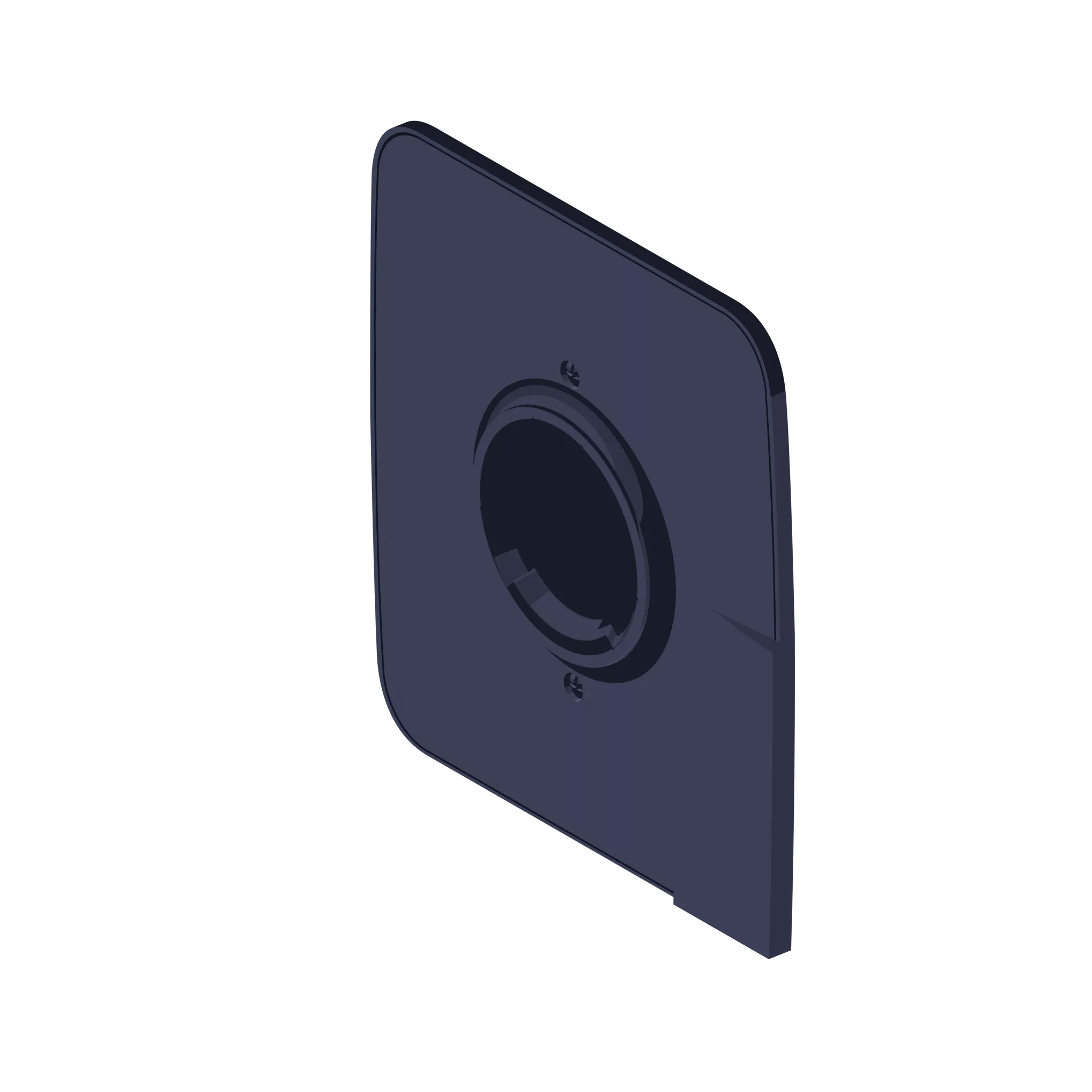

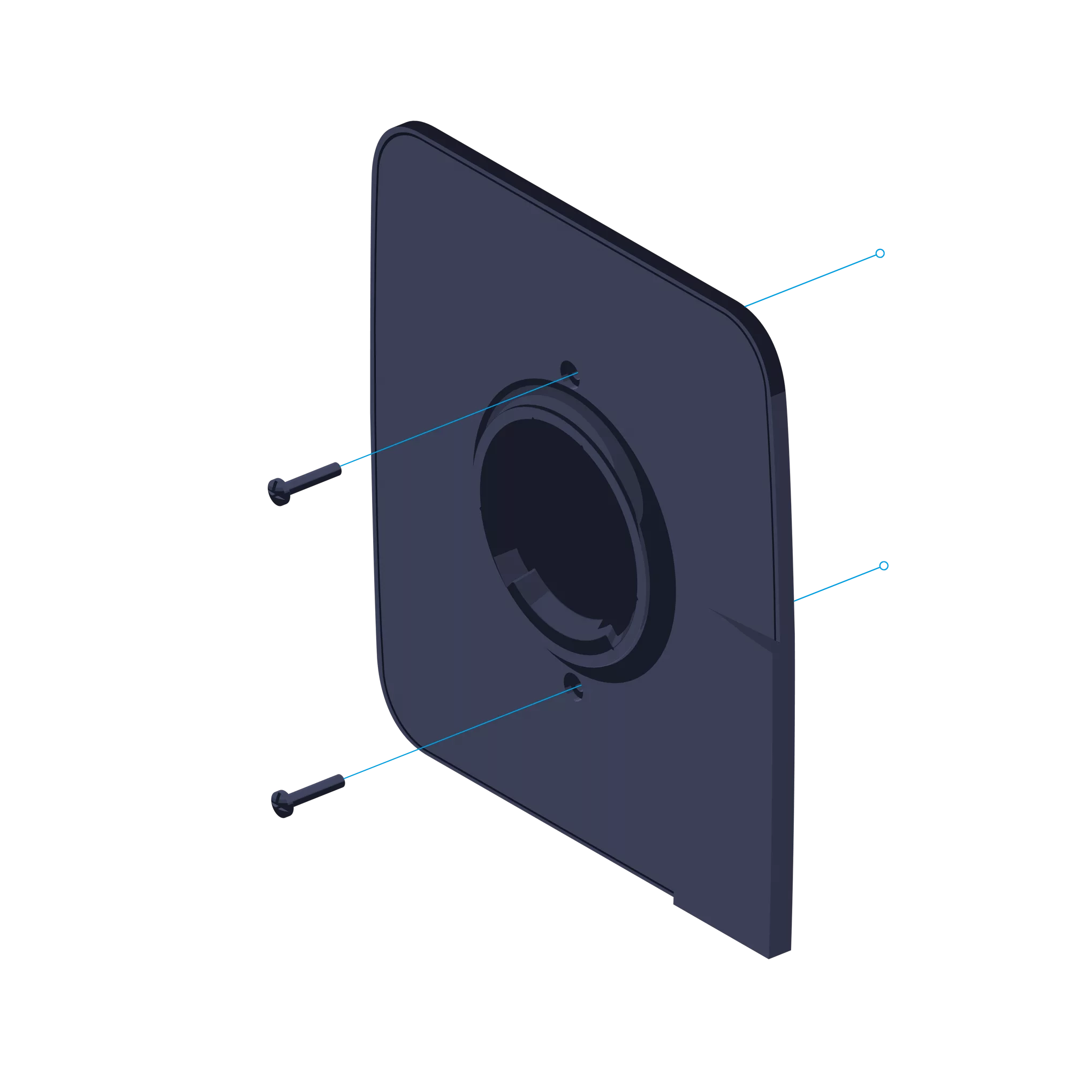

  • Tournez-la dans le sens des aiguilles d’une montre pour la séparer de son socle.
  • Vissez le socle au mur.
  • Refixez ensuite la b-box sur celui-ci.

Vous n’avez pas envie de vous prendre les pieds dans des câbles ou votre b-box et votre TV Box sont trop éloignés l’un de l’autre ? Pas de panique, découvrez notre solution sans fil !

Étape 4 Mettre la b-box sous tension

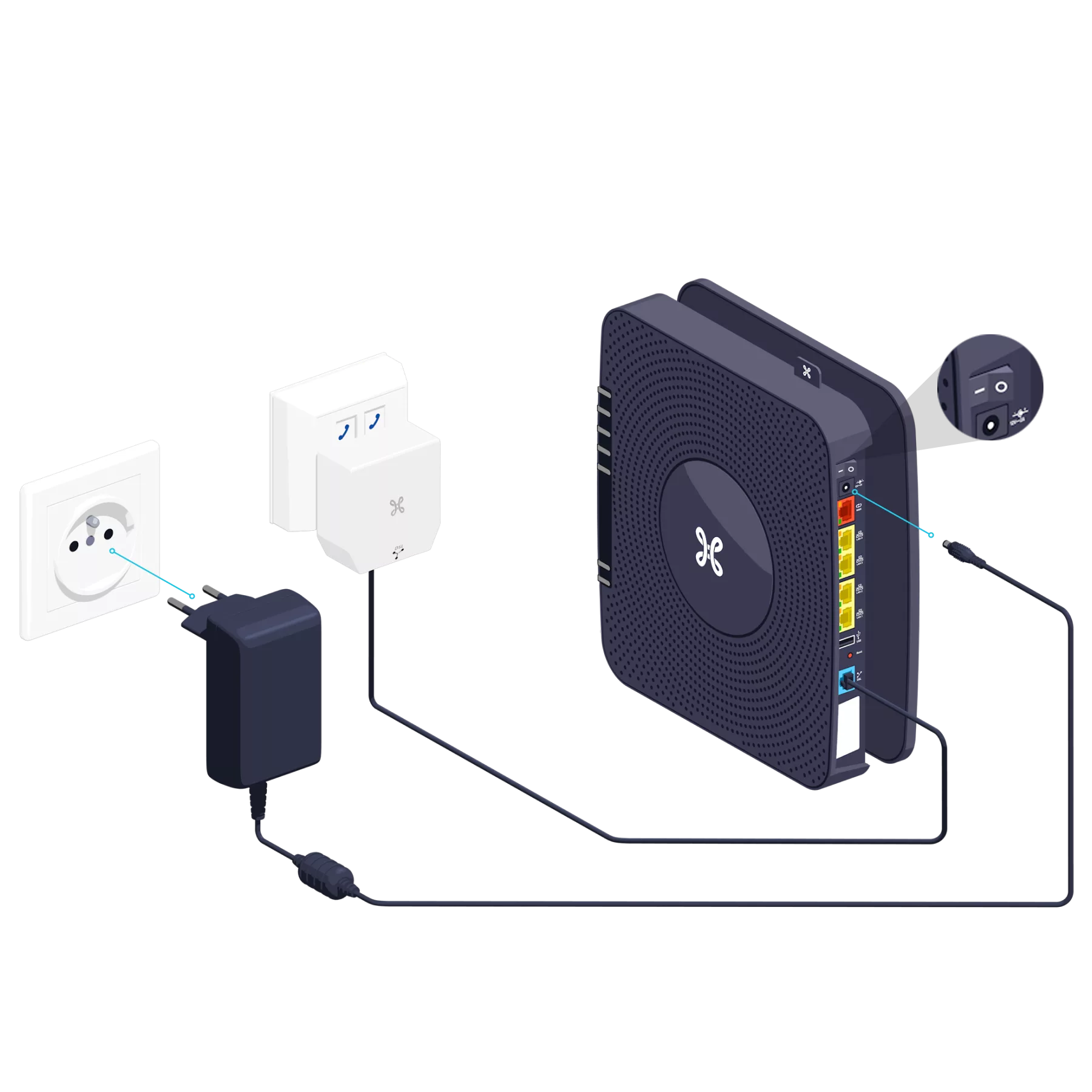

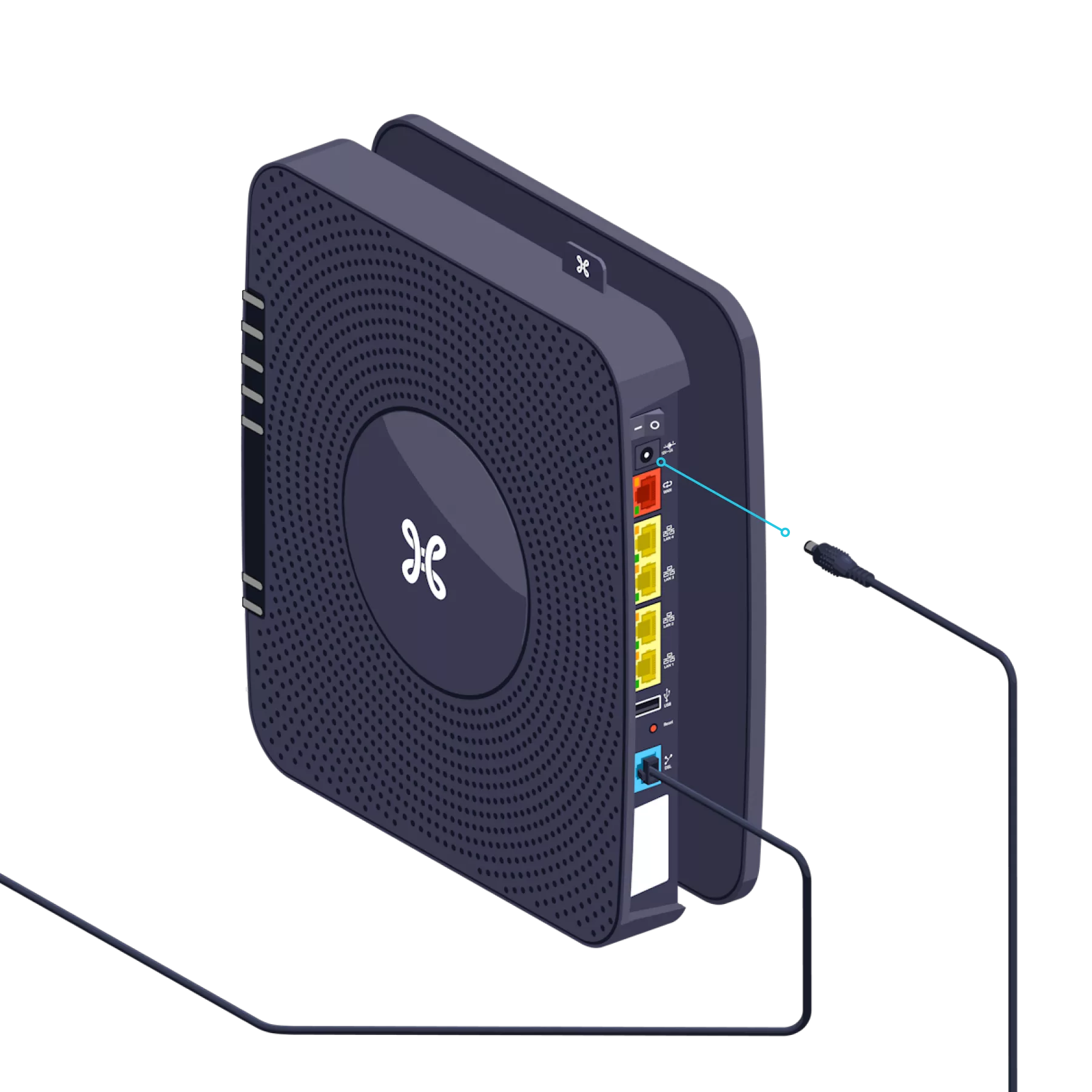

Branchez le câble d’alimentation sur votre b-box et sur une prise électrique.
V5 switch
L’interrupteur est sur la position "I".
Power with txt
Le témoin à l’avant s’allume.
  • DSL bbox3 step 4 0
  • DSL bbox3 step 4 1
  • DSL bbox3 step 4 2

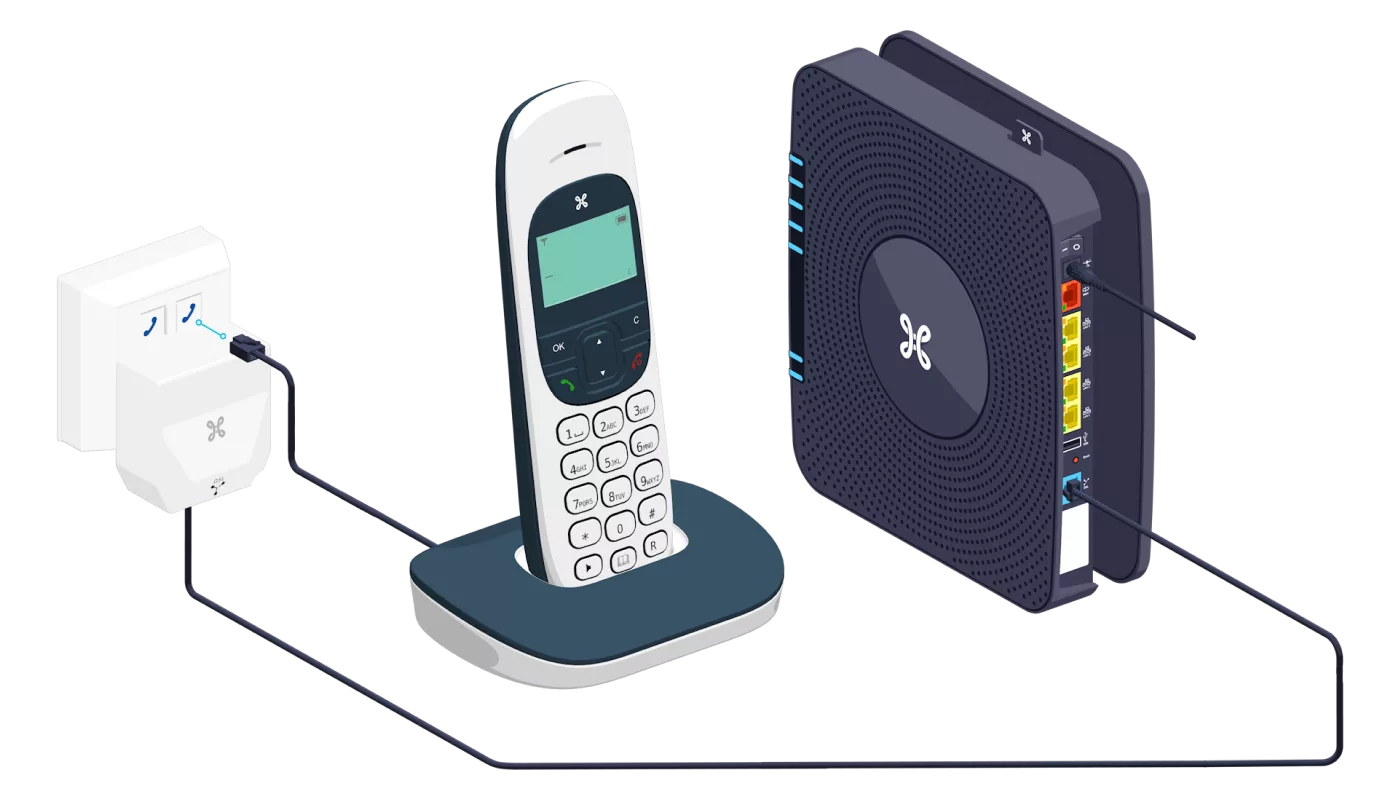

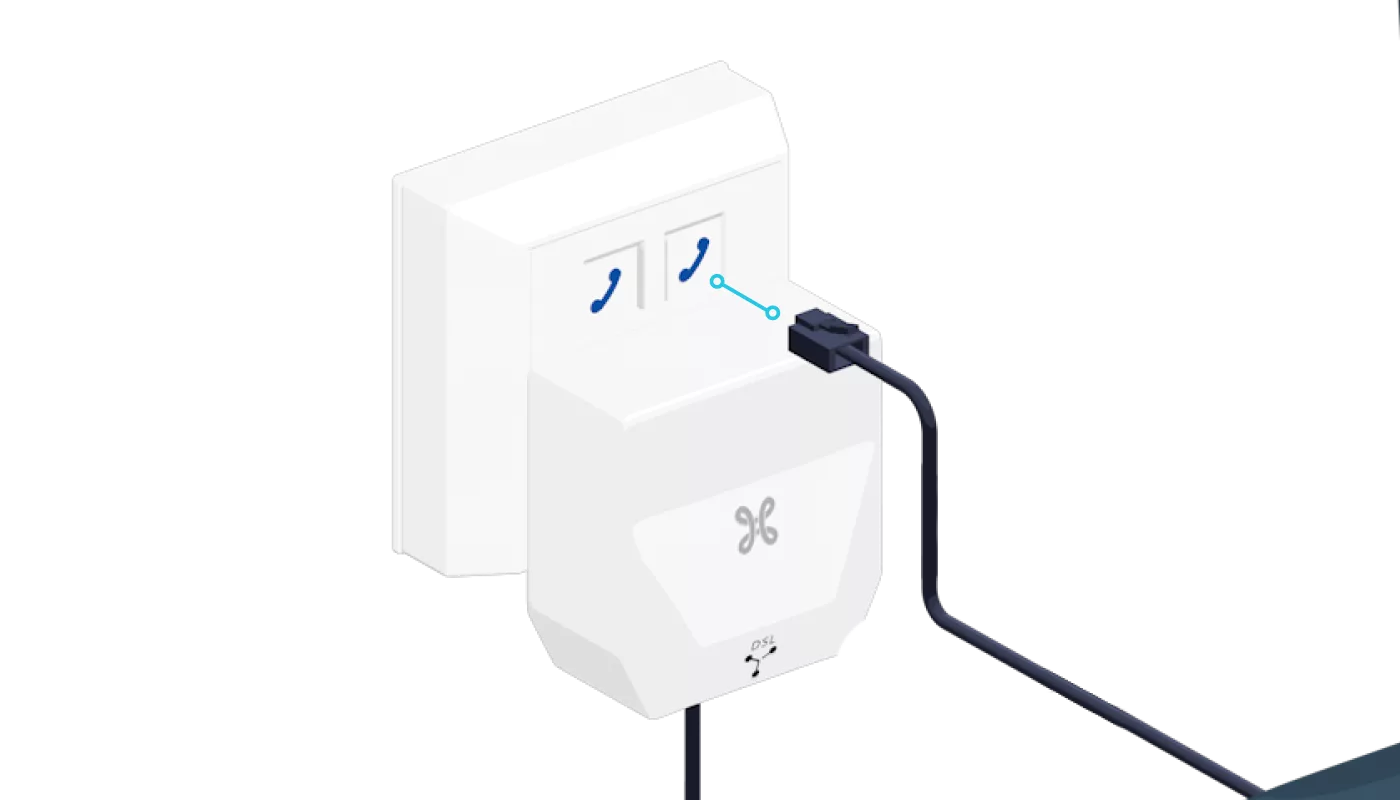

Vous pouvez alors raccorder un téléphone sur la prise de raccordement.
  • B box3 step 4 0 acc 1
  • B box3 step 4 0 acc 2

Étape 5 Configuration et mises à jour automatiques de la b-box

Sablier
Temps de configuration : 30 minutes maximum
Une fois que les témoins ci-dessous sont allumés, vous pouvez procéder à l’installation de votre TV Box, ordinateur ou autres appareils.
B box3 modemv7 step4 0

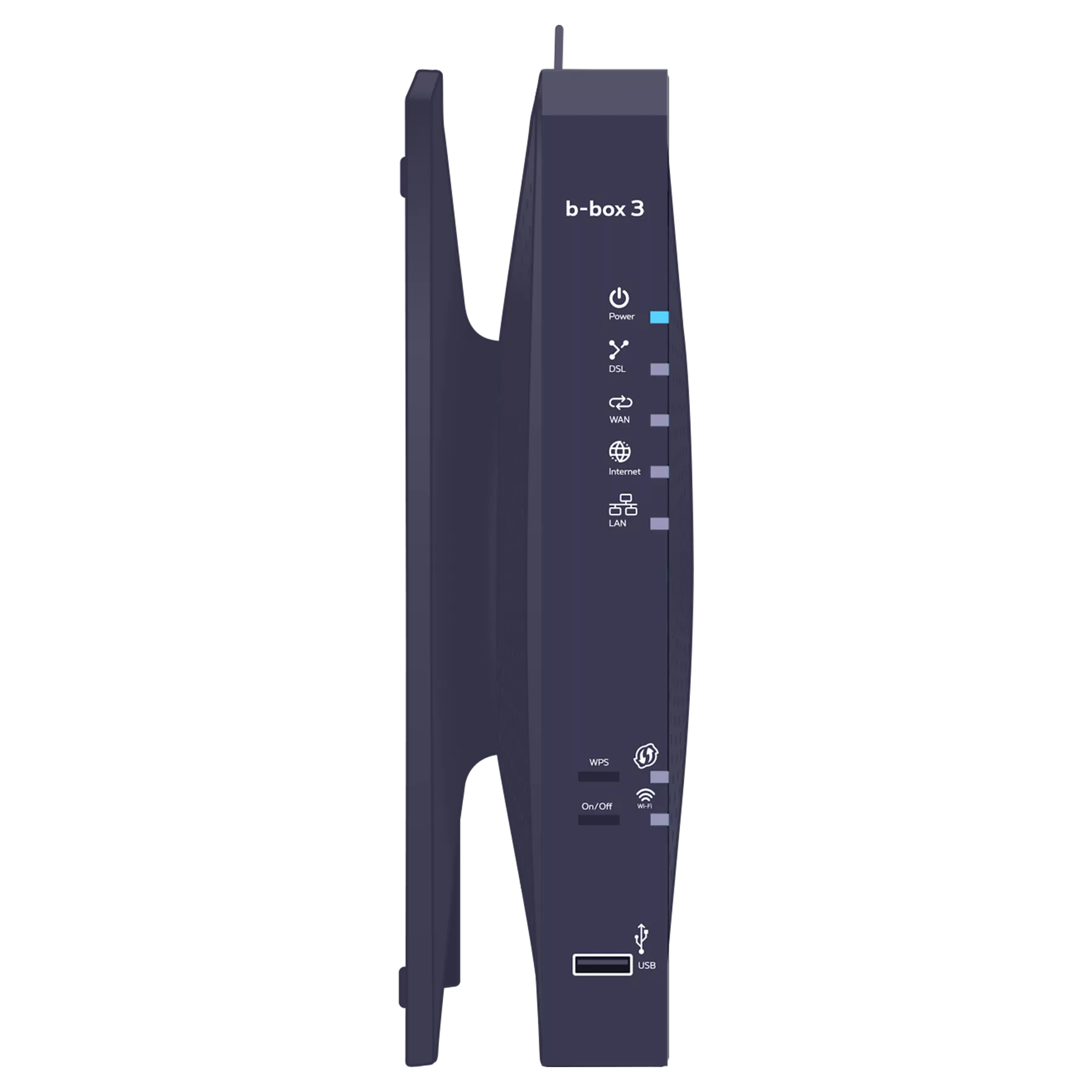

Différents témoins s’allumeront en fonction des services que vous avez commandés.

  • C’est votre première connexion à Pickx et/ou internet ? Vous devez attendre le jour de l’activation du service.
  • Ce n’est pas votre première connexion à Pickx et/ou internet ? Vérifiez si le câble DSL est bien raccordé à votre b-box et à la prise murale.

Power with txt
Bleu fixe : la b-box est allumée.
I dsl
Bleu fixe : la b-box est synchronisée.
Bleu clignotant : la synchronisation est en cours (max. 3 minutes).
I internet 79x103
Bleu fixe : il y a une connexion internet.
I bbox3 led lan with txt
Bleu fixe : au moins un port LAN est utilisé.
I wps 79x103
Bleu clignotant : indique qu’une synchronisation WPS est possible avec un autre appareil wi-fi WPS (max. 2 minutes).
I wi fi 79x103
Bleu fixe : la fonctionnalité wi-fi est établie.

Voilà, votre b-box est à présent configurée !
