Internet Box

Guide d'installation
Étape 1

Avant de commencer l’installation de votre Internet Box

Mon Internet Box

Sélectionnez le type d'Internet Box que vous voulez installer.

Mon installation

Vérifiez le type d’installation que vous avez chez vous. Celle-ci peut se composer d’une seule prise à 5 pôles, d’une prise de raccordement DSL ou d’une connexion à la fibre optique.
Vérifiez bien que vous ne possédez qu’une seule prise à 5 pôles dans votre habitation.

Si ce n’est pas le cas, vous devriez disposer d’une prise de raccordement DSL.

Eléments nécessaires à l’installation

Il est possible que le modèle des appareils/accessoires diffère des illustrations. Si vous avez reçu ce produit dans le cadre d’un échange ou d’une installation par un technicien, vous disposez déjà de l’Internet Box ou des accessoires nécessaires à son fonctionnement. Besoin de matériel supplémentaire en cours d’installation (câblage...) ? Rendez-vous dans un point de vente Proximus.
Étape 2

Brancher l’adaptateur et le filtre

Débranchez tous les équipements ou filtres existants de votre prise et placez-y en premier l’adaptateur suivi du filtre DSL.

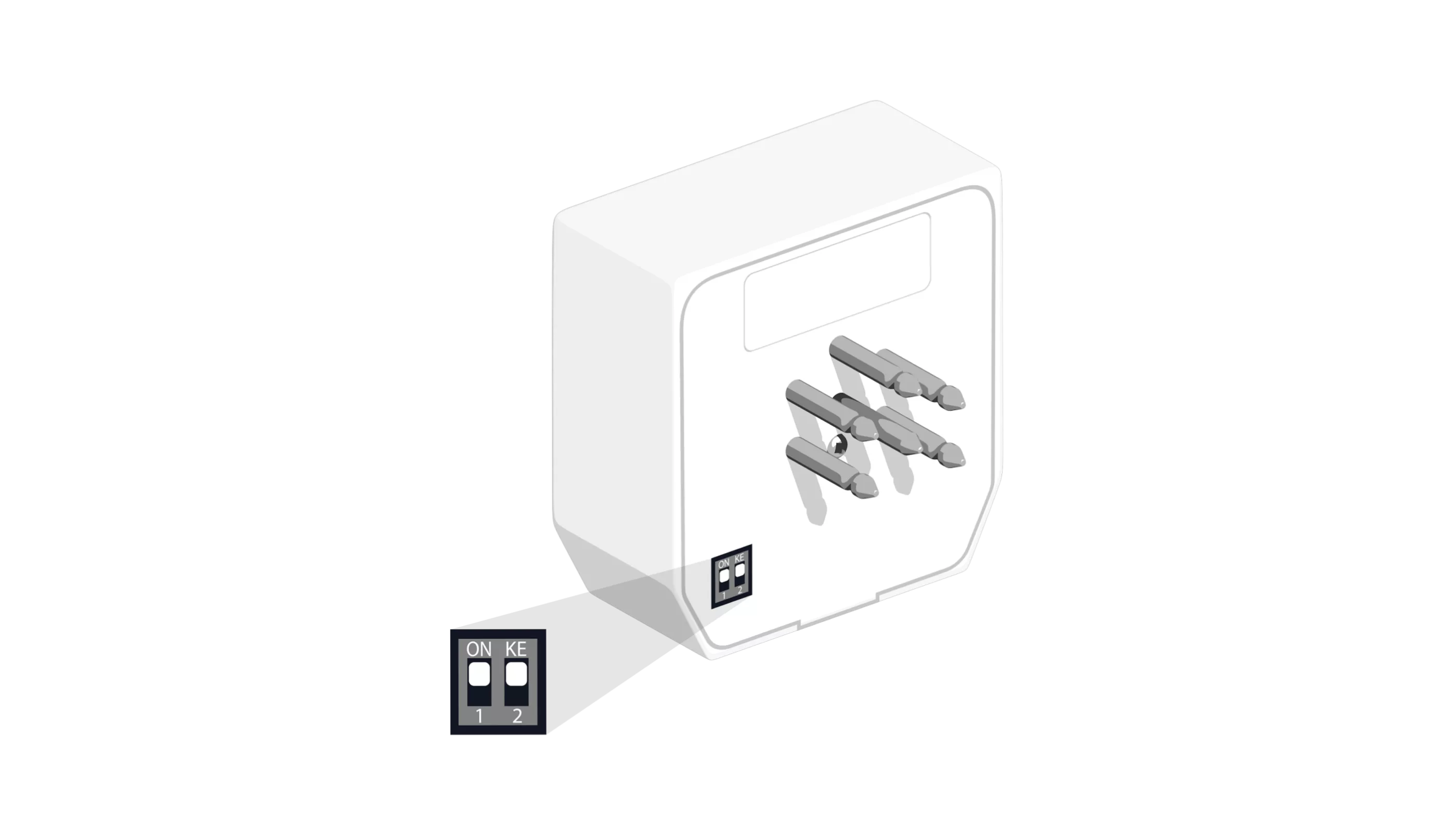

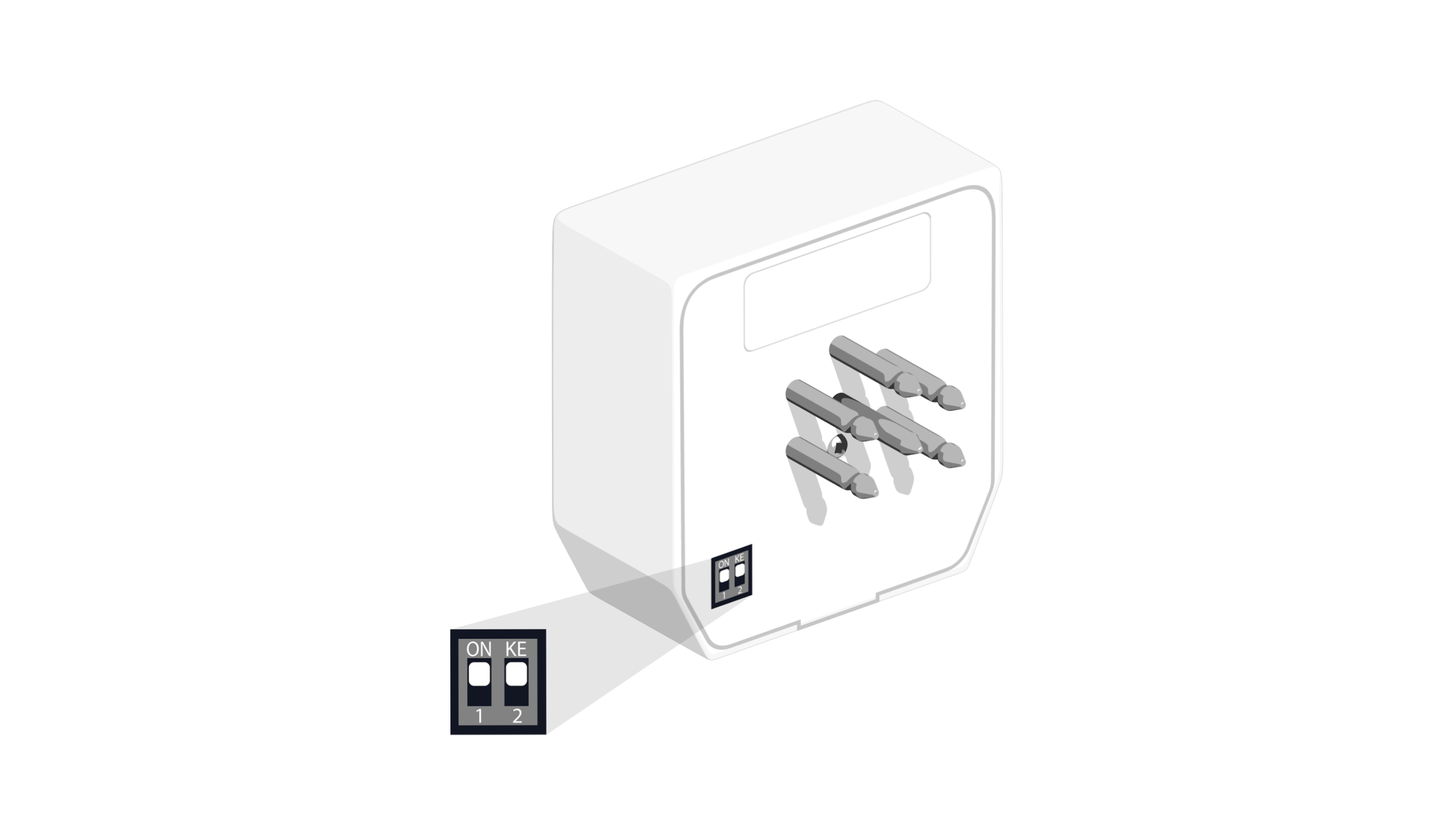

Dans ce cas, vérifiez la position des boutons à l’arrière du filtre DSL : ils doivent être bien positionnés vers le haut.
Vdsl2 filter pins
Vdsl2 filter adapter 5poles
B box3vplus 5poles connect step2 1
Étape 3

Raccorder l’Internet Box au filtre

Utilisez le câble DSL et branchez-le au port bleu DSL à l’arrière de l’Internet Box.
5 Pôles Internet Box step 3 0
5 Pôles Internet Box step 3 1
5 Pôles Internet Box step 3 2
  • Vissez le support au mur.
  • Fixez ensuite l'Internet Box sur celui-ci.
Internet Box Anse mur V2 00
Internet Box Anse mur V2 01
Internet Box Anse mur V2 02
Internet Box Anse mur V2 03
Internet Box Anse mur V2 04
Ce support mural est disponible gratuitement via notre service clientèle au 0800 33 800.
Étape 4

Mettre l’Internet Box sous tension

Branchez le câble d’alimentation sur votre Internet Box et sur une prise électrique.
I bbox3 led power
L’interrupteur est en position enfoncée.
Broadband
Le témoin bleu Broadband/Internet à l’avant s’allume.
2 Internet Box 5 poles Prise Elec 1
5 Pôles Internet Box step 4 1
5 Pôles Internet Box step 4 2
Étape 5

Configuration et mises à jour automatiques de l’Internet Box

Sablier
Le temps de configuration peut prendre quelques minutes.
Une fois que les témoins ci-dessous sont allumés, vous pouvez procéder à l’installation de votre TV Box, ordinateur ou autres appareils.
VDSL2 Internet Box step 5 0
Les témoins Phone et Wi-Fi s’allumeront si vous disposez de ces services.
Broadband
  • Bleu fixe : il y a une connexion internet.
  • Eteint : l’Internet Box est éteinte.
  • Rouge : il y a un dysfonctionnement. Veuillez redémarrer l’Internet Box.
Phone rgb Purple

  • Bleu fixe : le service de téléphonie est correctement configuré.

  • Blanc clignotant : le service de téléphonie est temporairement indisponible.

  • Turquoise clignotant : le combiné de téléphone est décroché.

  • Turquoise fixe : une communication est en cours.

  • Eteint : il n’y a pas de service de téléphonie configuré dans l’Internet Box.

  • Rouge : le service de téléphonie ne fonctionne pas correctement. Veuillez redémarrer l’Internet Box.

I wi fi 79x103

  • Bleu fixe : la fonctionnalité wi-fi est établie.

  • Blanc clignotant : indique qu’une synchronisation WPS est possible avec un autre appareil wi-fi WPS (max. 2 minutes).

  • Blanc fixe : la configuration WPS a fonctionné.

  • Eteint : le wi-fi est éteint.

  • Rouge : le wi-fi ne fonctionne pas correctement. Veuillez redémarrer l’Internet Box.

Voilà, votre Internet Box est à présent configurée !
