Guide d'installation Adaptateurs CPL

Voir tous les guides

Étape 1 Avant de commencer l’installation

L’adaptateur CPL est la solution sans fil qui vous permet de relier, via le réseau électrique, votre TV Box à votre b-box, quel que soit l’endroit où se trouve ce dernier ! Ce guide vous permet de réaliser votre première installation de base. Pour cela, vous avez reçu une boite de 2 CPL.

Sélectionnez le type de boîte en votre possession.

Ma configuration

Boite de 2 CPL
Plc installation two plc small
Assurez-vous d’avoir une b-box 3 ou supérieur.

Éléments nécessaires à l’installation


Étape 2 Relier le 1er CPL à la b-box

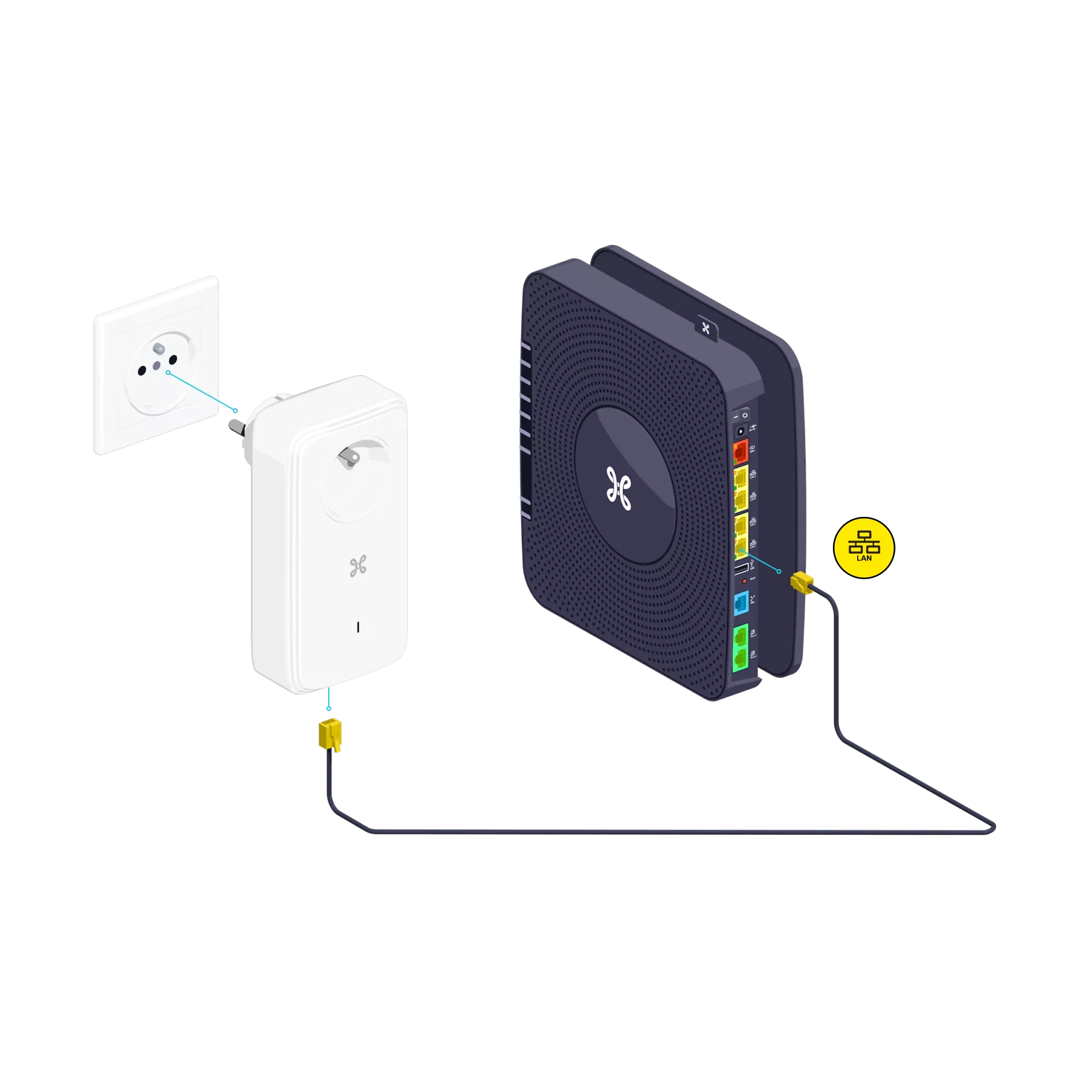

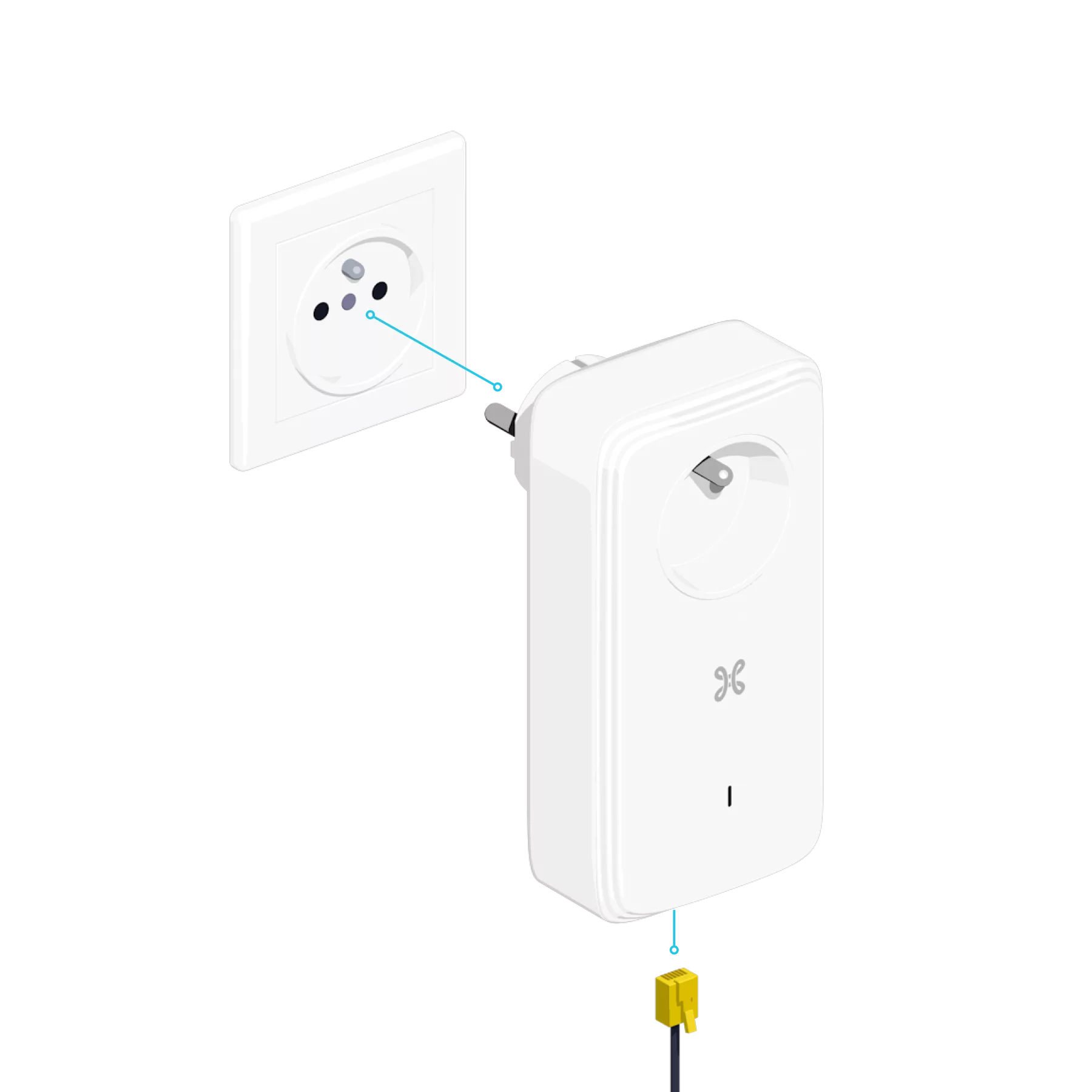

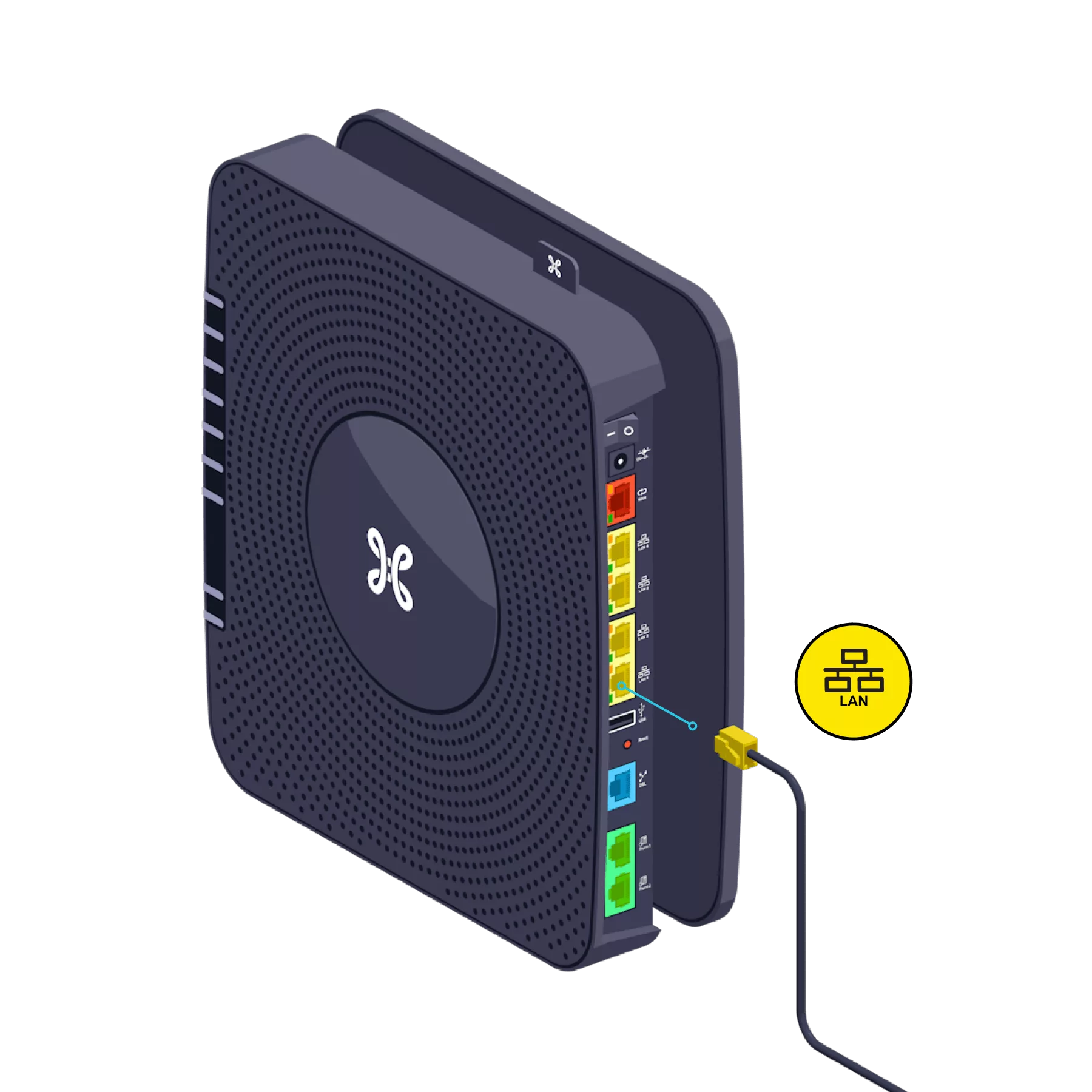

Branchez l’un des 2 CPL sur une prise électrique. Utilisez le câble ethernet pour le relier à l’un des ports jaunes LAN de la b-box.
  • Boite de 2 CPL step 2 0
  • Boite de 2 CPL step 2 1
  • Boite de 2 CPL step 2 2

Étape 3 Mettre la b-box sous tension

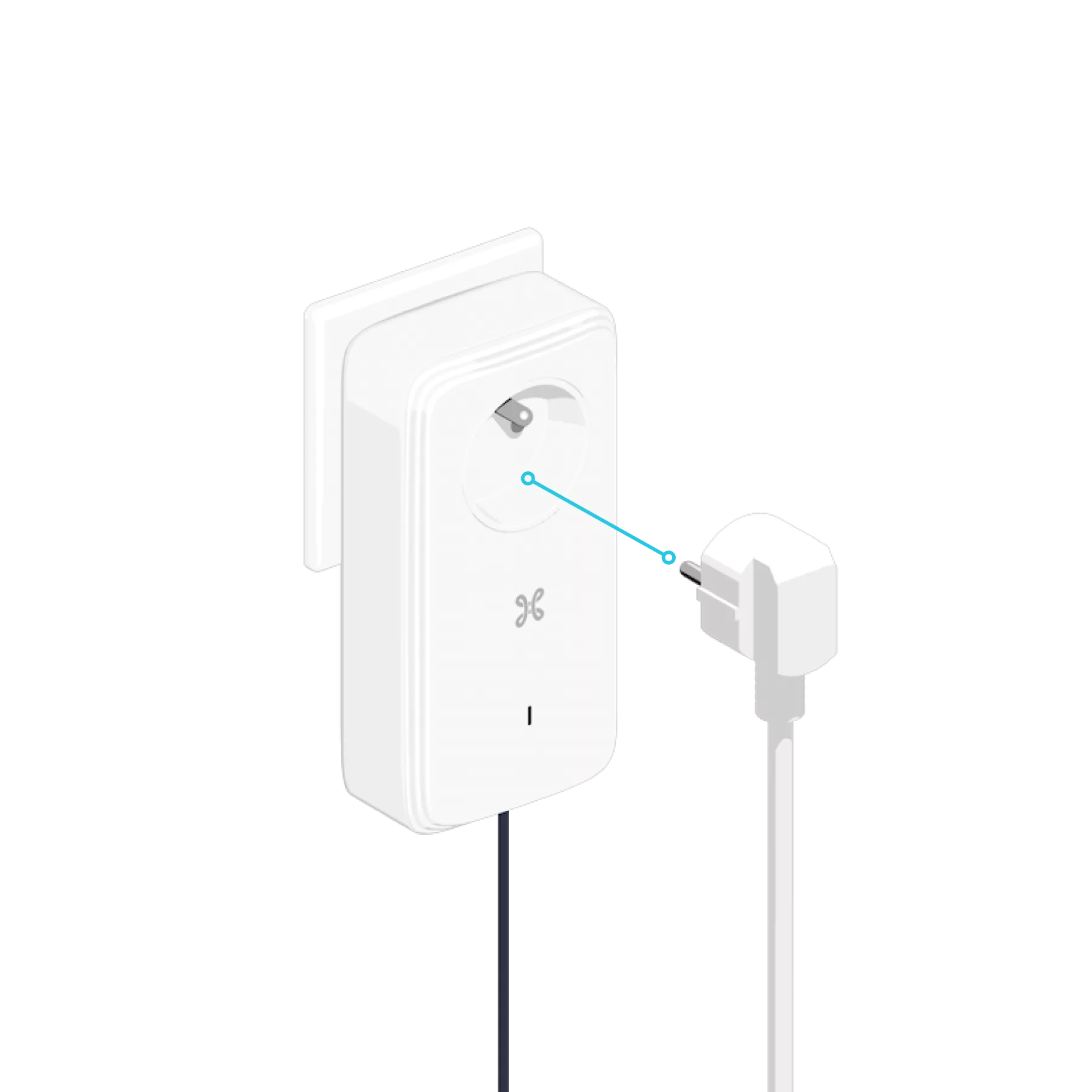

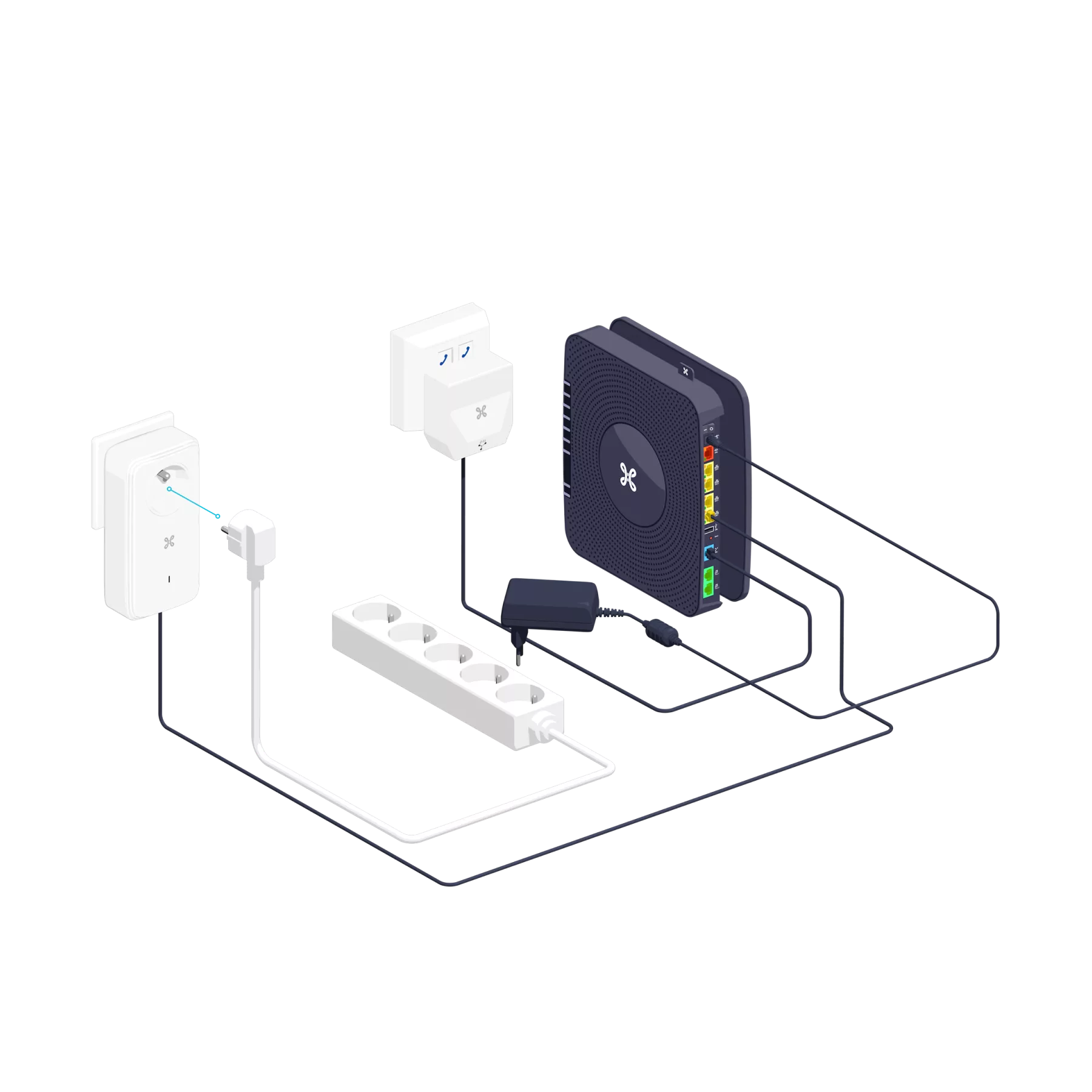

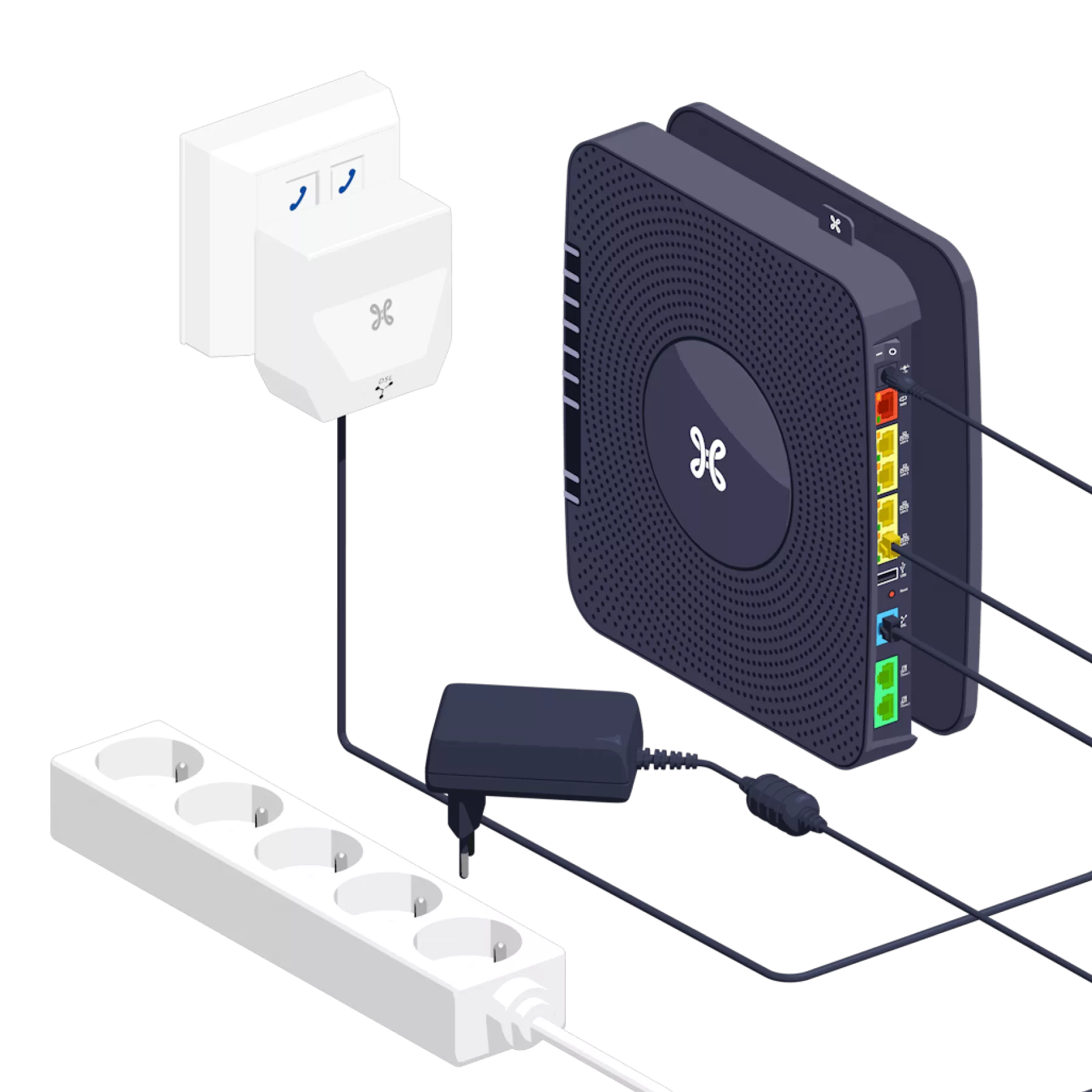

Branchez l’alimentation électrique de la b-box sur le CPL ou sur une multiprise branchée sur le CPL.
  • Boite de 2 CPL step 3 0
  • Boite de 2 CPL step 3 1
  • Boite de 2 CPL step 3 2

Si vous possédez plusieurs prises de courant consécutives, veillez à brancher le CPL sur l’une d’elles et à ne pas utiliser les autres afin d’éviter toute interférence.
  • Adaptateur 2cpl bbox3vplus Step5 3

  • Adaptateur 2cpl bbox3vplus Step5 4

Étape 4 Relier le 2ème CPL à la TV Box

Branchez le 2ème CPL sur une prise électrique et raccordez-le à la TV Box avec le câble ethernet.
  • Boite de 2 CPL step 4 0
  • Boite de 2 CPL step 4 1
  • Boite de 2 CPL step 4 2

Étape 5 Mettre la TV Box sous tension

Branchez l’alimentation électrique de la TV Box sur le CPL ou sur une multiprise branchée sur le CPL.
  • Boite de 2 CPL step 5 0
  • Boite de 2 CPL step 5 1
  • Boite de 2 CPL step 5 2

Si vous possédez plusieurs prises de courant consécutives, veillez à brancher le CPL sur l’une d’elles et à ne pas utiliser les autres afin d’éviter toute interférence.
  • Adaptateur 2cpl bbox3vplus Step5 3

  • Adaptateur 2cpl bbox3vplus Step5 4

Étape 6 Vérifier le témoin sur le 2ème CPL

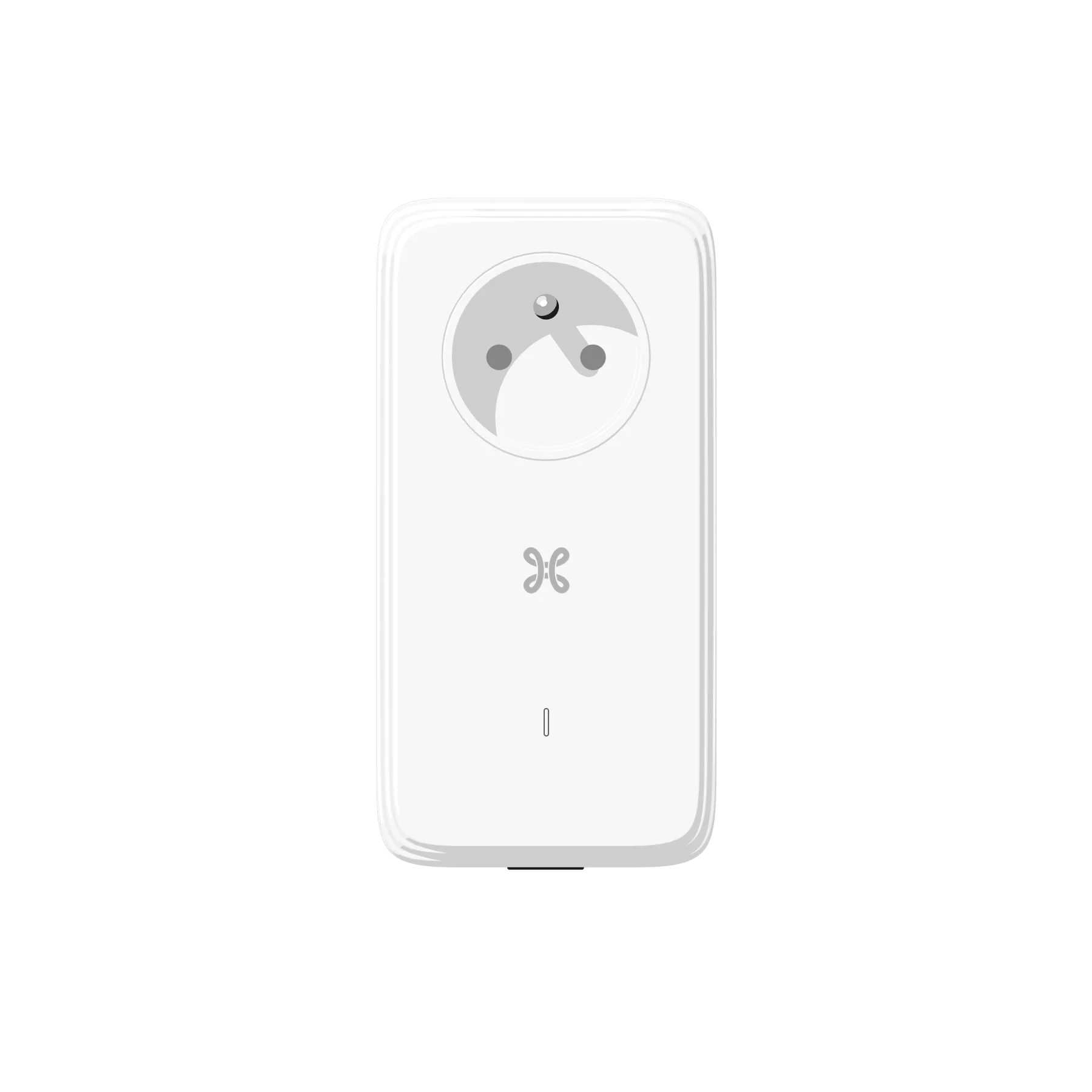

Le témoin du CPL clignote rouge. Après quelques secondes, le témoin doit être fixe et blanc. L’installation est alors terminée.
Adaptateur 2cpl bbox3vplus Step6 0

Vérifiez que les branchements sont effectués correctement. Si le problème persiste, faites une réinitialisation des 2 CPL en maintenant enfoncé durant 12 secondes le bouton situé sur le côté du CPL jusqu’à ce que le témoin s’éteigne. Débranchez les CPL des prises électriques et rebranchez-les de préférence dans une même pièce, le temps de la reconfiguration.

Appuyez 1 seconde sur le bouton situé sur le côté des 2 CPL (peu importe l’ordre). Une fois la reconfiguration terminée, le témoin des 2 CPL devient fixe et blanc.

Rouge clignotant : appareil en veille profonde.
Rouge fixe : problème de connexion.
Blanc clignotant : configuration en cours ou appareil en veille.
Blanc fixe : appareil configuré et connecté.

Vous pouvez vous procurer un adaptateur CPL en vente dans votre Proximus Center afin de raccorder une TV Box additionnel.

Voilà, profitez pleinement de Pickx !
