Étape 1 Avant de commencer l’installation de votre b-box

Sélectionnez le type de b-box que vous voulez installer.

Ma b-box

b-box 3V+
Modem b box 3v plus small

Vérifiez le type d’installation. Celle-ci peut se composer d’une seule prise à 5 pôles, d’une prise de raccordement DSL ou d’une connexion à la fibre optique.

Mon installation

5 pôles
Modem connector 5 poles small

Mon installation

I exclamation mark red alert
Vérifiez bien que vous ne possédez qu’une seule prise à 5 pôles dans votre habitation.
Si ce n’est pas le cas, vous devriez disposer d’une prise de raccordement DSL.

Éléments nécessaires à l’installation

Il est possible que le modèle des appareils/accessoires diffère des illustrations. Si vous avez reçu ce produit dans le cadre d’un échange ou d’une installation par un technicien, vous disposez déjà de la b-box ou des accessoires nécessaires à son fonctionnement. Besoin de matériel supplémentaire en cours d’installation (câblage…) ? Rendez-vous dans un point de vente Proximus.

Étape 2 Brancher l’adaptateur et le filtre

Débranchez tous les équipements ou filtres existants de votre prise et placez-y en premier l’adaptateur suivi du filtre DSL.

Dans ce cas, vérifiez la position des boutons à l’arrière du filtre DSL : ils doivent être bien positionnés vers le haut.

  • B box3vplus 5poles connect step2 2
  • Vdsl2 filter adapter 5poles
  • B box3vplus 5poles connect step2 1

Étape 3 Raccorder la b-box au filtre

Utilisez le câble DSL et branchez-le au port bleu DSL à l’arrière de la b-box.

  • B box3vplus 5poles connect step3 0
  • DSL bbox3v slider step 3 2
  • B box3vplus 5poles connect step3 2

  • Tournez-la dans le sens des aiguilles d’une montre pour la séparer de son socle.
  • Vissez le socle au mur.
  • Refixez ensuite la b-box sur celui-ci.
  • B BOX profil modem support tracé V2 00
  • B BOX profil modem support tracé V2 01
  • B BOX profil modem support tracé V2 02
  • B BOX profil modem support tracé V2 03
  • B BOX profil modem support tracé V2 04

Étape 4 Mettre la b-box sous tension

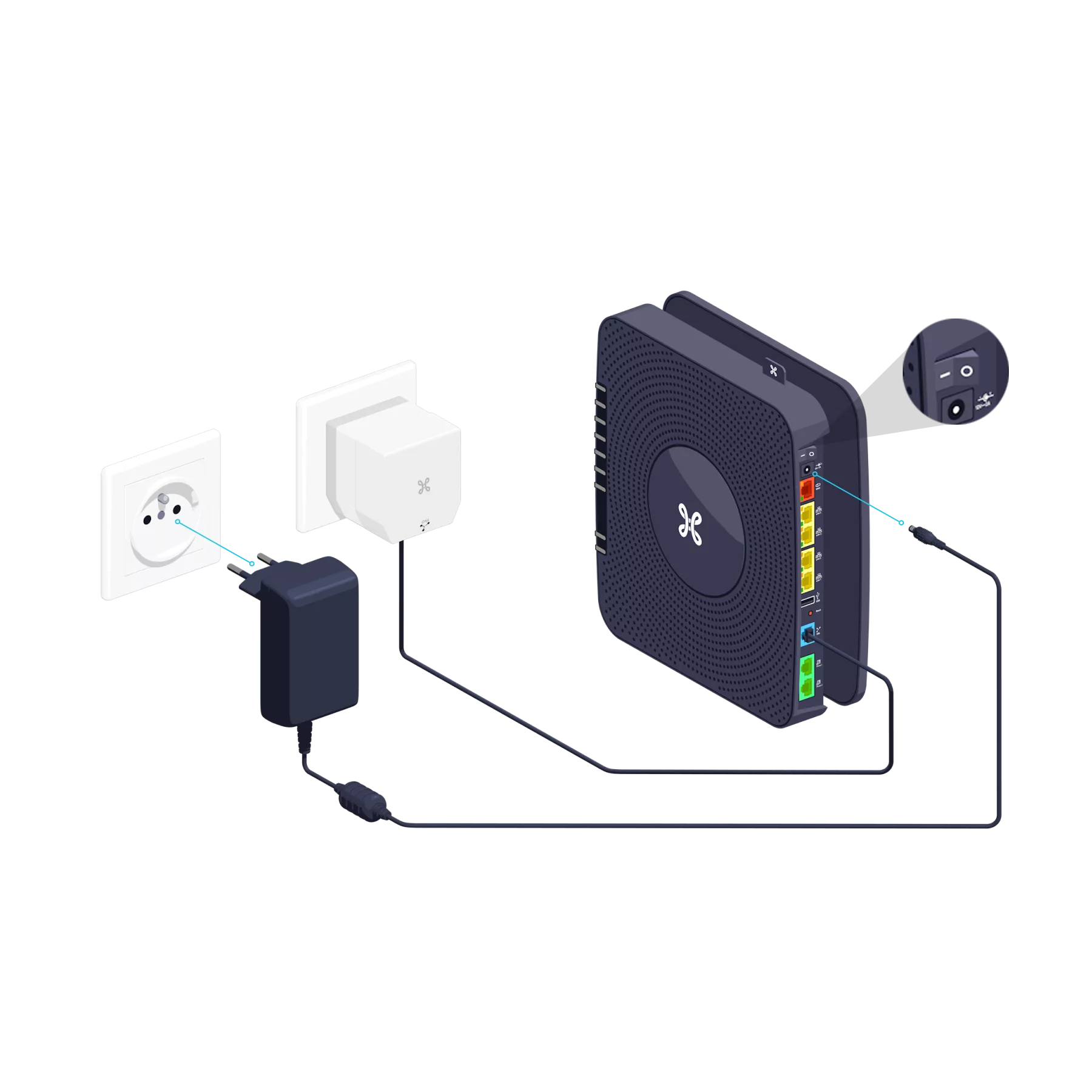

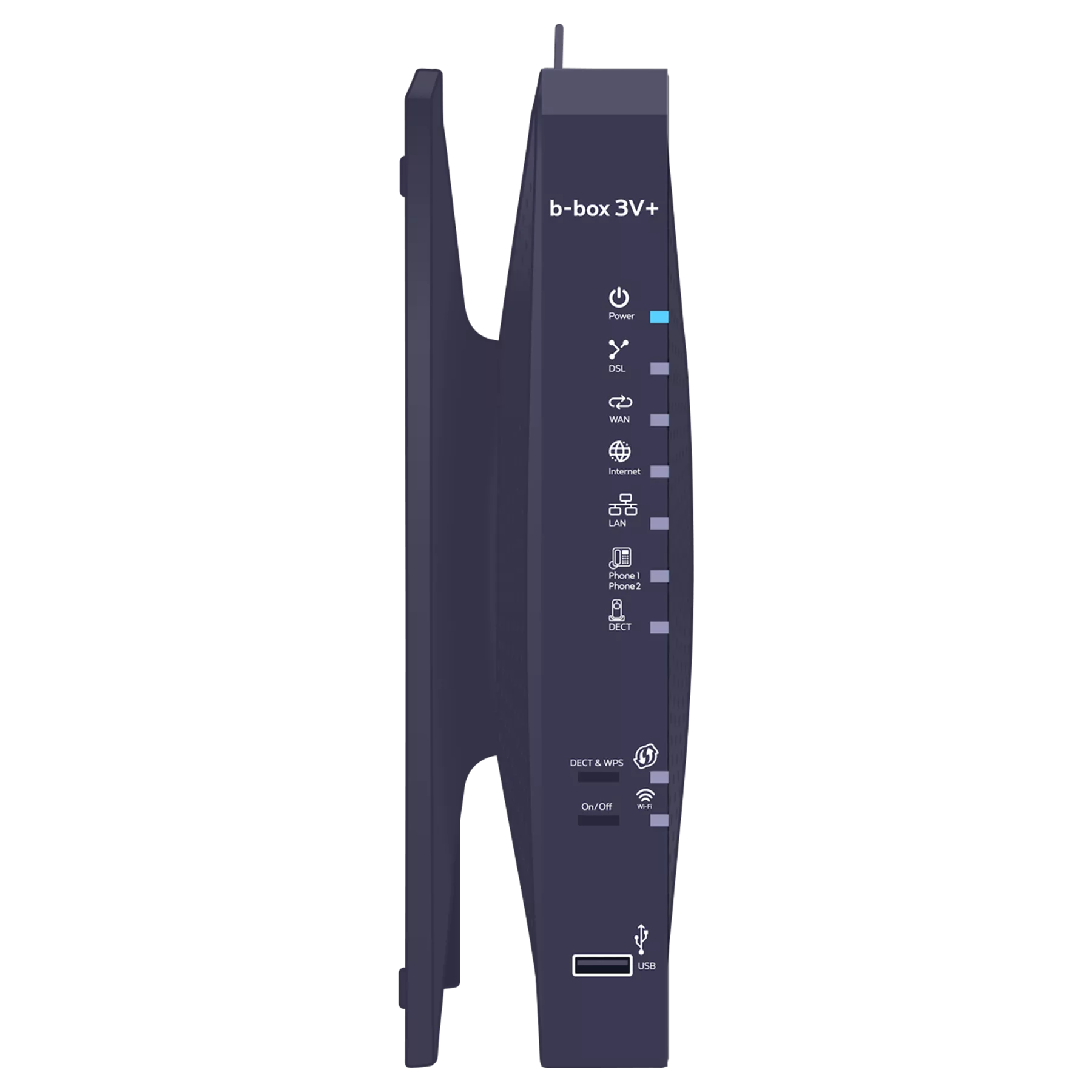

Branchez le câble d’alimentation sur votre b-box et sur une prise électrique. L’interrupteur est sur la position "I" et le témoin 'POWER' à l’avant s’allume.

  • B box3vplus 5poles connect step4 0 zoom
  • B box3vplus 5poles connect step4 1
  • B box3vplus 5poles connect step4 3
  • B box3vplus 5poles connect step4 4

Étape 5 Configuration et mises à jour automatiques de la b-box

Sablier
Temps de configuration : 30 minutes maximum

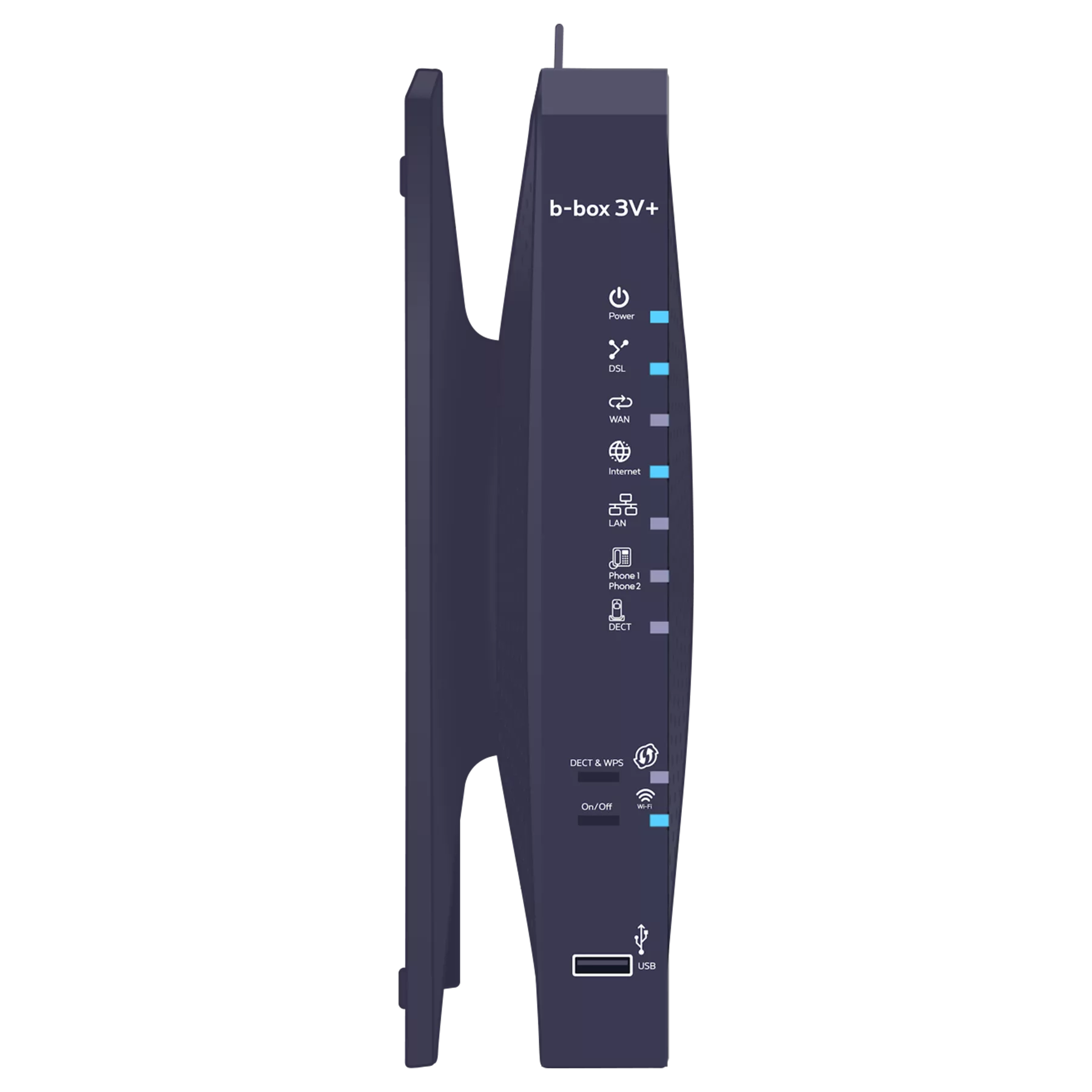

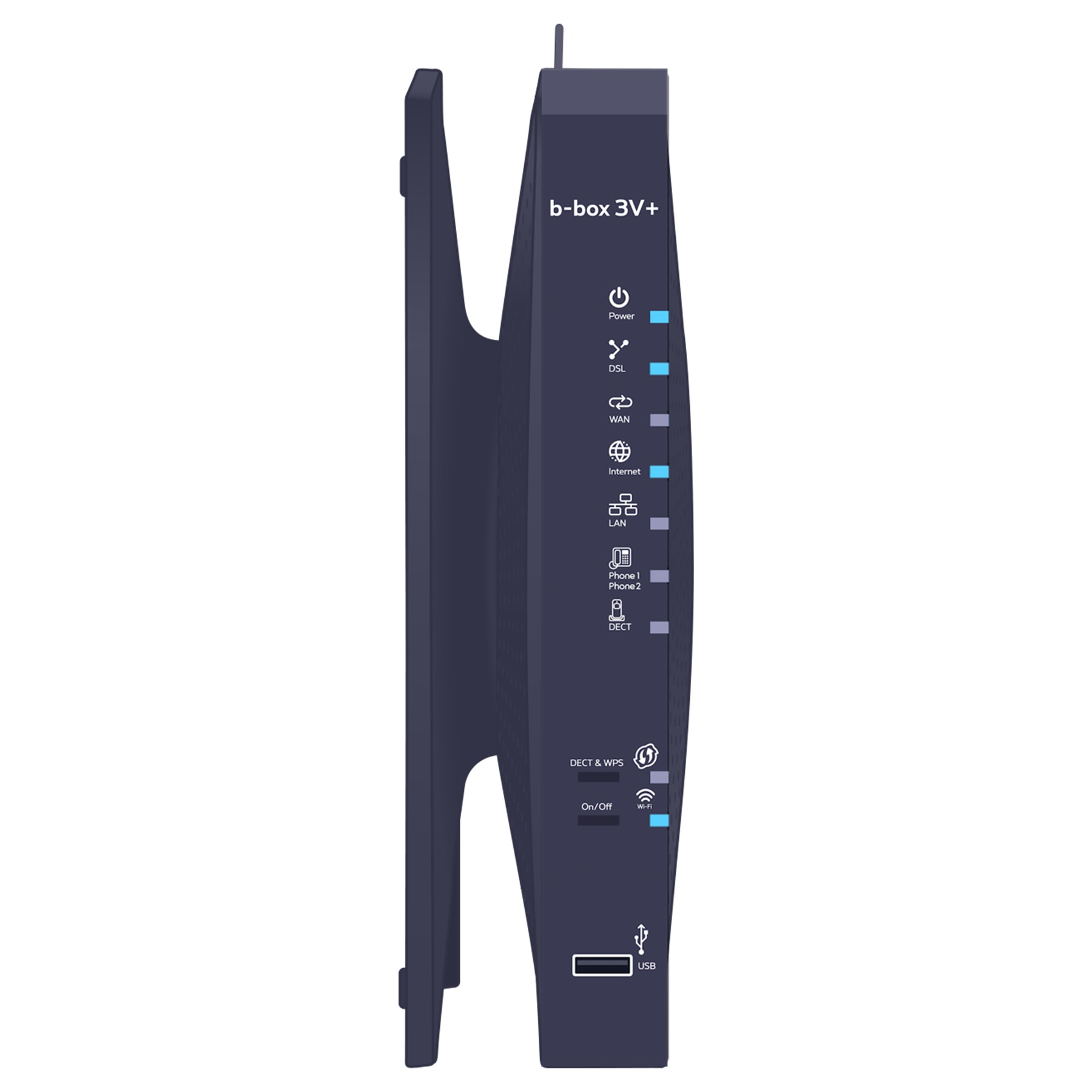

Une fois que les témoins ci-dessous sont allumés, vous pouvez procéder à l’installation de votre TV Box, ordinateur ou autres appareils.

B box3vplus 5poles connect step5 1

Différents témoins s’allumeront en fonction des services que vous avez commandés.

  • C’est votre première connexion à Pickx et/ou internet ? Vous devez attendre le jour de l’activation du service.
  • Ce n’est pas votre première connexion à Pickx et/ou internet ? Vérifiez si le câble DSL est bien raccordé à votre b-box et à la prise murale.

Power with txt
Bleu fixe : la b-box est allumée.
I dsl
Bleu fixe : la b-box est synchronisée.
Bleu clignotant : la synchronisation est en cours (max. 3 minutes).
I internet 79x103
Bleu fixe : il y a une connexion internet.
I bbox3 led lan with txt
Bleu fixe : au moins un port LAN est utilisé.
I phone1 2
Bleu fixe : le service de téléphonie est correctement configuré.
Bleu clignotant : une communication est en cours.
I dect-79x103
Bleu fixe : au moins un combiné sans fil (DECT) est connecté.
Bleu clignotant : une communication est en cours.
I dect et wps-79x103
Bleu clignotant : indique qu’une synchronisation WPS est possible avec un autre appareil wi-fi WPS (max. 2 minutes) ou que l’association d’un combiné DECT avec la b-box est possible.
I wi fi 79x103
Bleu fixe : la fonctionnalité wi-fi est établie.
